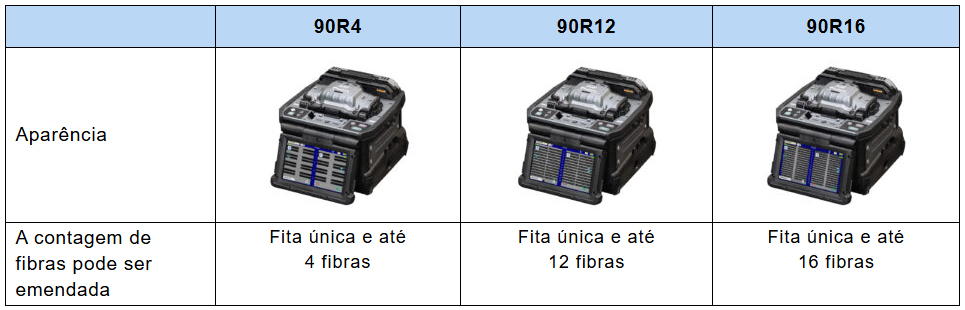

Variação do produto
Características
Recurso de ponta
1. Ranhura em V de espaçamento substituível de 200μm / 250μm
O 90R possui um sistema de ranhura em V facilmente substituível, que permite aos clientes instalar e remover a ranhura em V muito rapidamente. Quase todos os cabos planos que já foram instalados contêm fitas com fibras que possuem revestimento de 250 μm e, portanto, um espaçamento de fibra a fibra de 250 μm. Mas com o aumento das densidades de cabos, as instalações de cabos com fibras revestidas de 200 μm em um espaçamento de 200 μm estão aumentando. O usuário 90R pode emendar vários tipos (e combinações) de fibra de fita, alternando o espaçamento da ranhura em V entre 200μm e 250μm de acordo com o tipo de fibra óptica a ser emendada.
2. Minimizando o tempo de inatividade no campo
O acúmulo de poeira e vidro derretido na ranhura em V é uma das causas da alta perda de emenda durante a emenda por fusão. O 90R inclui um conjunto sobressalente de 12 ranhuras em V de fibra com eletrodos instalados e prontos para emendar como parte do pacote padrão. Essas ranhuras em V sobressalentes podem ser substituídas em campo, portanto, o tempo de inatividade do usuário é minimizado.
Os eletrodos são pré-estabilizados, portanto, a estabilização do eletrodo não é necessária.
3. Suporte de fibra universal
O suporte de fibra FH-70-12 é compatível com muitos tipos de fita de 12 fibras, como fitas encapsuladas de 0,3 mm ou 0,4 mm de espessura e fita de teia de aranha revestida de 200 μm ou 250 μm (SWR). As ranhuras em V com espaçamento de 250 μm no suporte de fibra FH-70-12 simplificam o carregamento de SWR e a preparação da fita.
4. Suporte de fibra de conversão de passo
O suporte de fibra de conversão de passo, FH-70-12PC, permite a conversão de passo de fibras revestidas individuais de 200μm de um espaçamento de 200μm a 250μm. Ele também permite que muitas fitas com espaçamento de 200 μm sejam convertidas em espaçamento de 250 μm para que possam ser carregadas na ranhura em V padrão de 90R 250 μm.
5. Ferramenta de fita
O RT-02 é uma ferramenta que permite a ribbonização rápida e fácil de 12 fibras individuais em uma fita temporária que pode ser emendada usando um 90R. Nenhuma cola ou adesivo é necessário ao usar esta ferramenta de fita, pois as fibras dispostas são imediatamente carregadas no suporte de fibra. O RT-02 não exige que o usuário insira as fibras na sequência de código de cores, o que é necessário com outras ferramentas de arranjo de fita. O usuário pode escolher qualquer fibra aleatoriamente e colocá-la no slot correto, consultando a etiqueta do código de cores na ferramenta. O RS-02 é aplicável para fitizar fibras revestidas de 200μm e 250μm. Também é capaz de fitar fibras revestidas de 200μm em fita de espaçamento de 250μm usando o suporte de fibra de conversão de passo FH-70-12PC ou um espaçamento de 200μm usando o suporte de fibra FH-70-12-200 (espaçamento de 200μm) "Red Label".
6. Os acessórios 90R16 permitem emendar qualquer combinação de fita de 250um e 200um
7. Os acessórios 90R12 permitem emendar qualquer combinação de fita de 250um e 200um
Operabilidade bem desenvolvida
1. Estojo de transporte
Existem várias maneiras de utilizar o estojo de transporte 90R. O 90R está pronto para uso apenas abrindo o estojo, mas também é possível usar o 90R em cima do estojo de transporte ou apenas com a bandeja de trabalho, dependendo do ambiente de trabalho.
2. Bandeja de trabalho
A bandeja de trabalho tem muitas funções. Existem duas gavetas para armazenamento que são grandes o suficiente para armazenar ferramentas ou baterias. Além disso, a bandeja de trabalho pode ser dividida em duas, por isso é configurável para caber no seu espaço de trabalho.
Tecnologia Active Fusion Control
1. Controle ativo de fusão em tempo real
O splicer de fusão em massa 90R usa uma ampla folga de eletrodo e aquece as fibras da fita uniformemente. Possui controle de potência de fusão em tempo real, analisando a intensidade do brilho da fibra durante o arco de emenda. Portanto, pode emendar a fibra por parâmetros de fusão apropriados.
O 90R não possui mecanismos ativos de alinhamento do núcleo, no entanto, durante a fusão, os efeitos da tensão superficial da fibra minimizam os deslocamentos preexistentes.
2. Controle ativo de fusão por ranhura em V e contagem de fibras
O 90R determina automaticamente os parâmetros de emenda de fusão apropriados de acordo com a contagem de fibras da fita e o espaçamento da ranhura em V instalada.
O 90R possui a TECNOLOGIA ACTIVE FUSION CONTROL que possui dois componentes principais. Esta função permite a emenda de fusão estável com uma ampla variedade de fibras ópticas e condições de campo.
Tecnologia de gerenciamento ativo de lâminas
1. Rotação ativa da lâmina pelo motor
O cutelo de fibra 90R e CT50 é fornecido com conectividade de dados sem fio. Esse recurso permite a rotação automática da lâmina do cutelo quando o 90R julga que a lâmina está gasta. O 90R pode ser conectado a dois cutelos CT50 simultaneamente.
2. Gerenciamento ativo da vida útil da lâmina
O 90R exibe a vida útil restante da lâmina e informa ao usuário quando uma mudança de altura da lâmina, mudança de posição ou nova lâmina é necessária.
3. Controle de condição de decapagem
Quando o usuário altera o modo de emenda, por exemplo, do modo de emenda de fita de 12 fibras para o modo de emenda de fibra SWR, um comando sem fio do splicer altera automaticamente a temperatura e o tempo de aquecimento do stripper RS03 da fita.
