6 tipos de linha de modelos
Sete modelos ideais para instalação e manutenção de várias redes de acesso de comunicação óptica
Corpo compacto com operação de longa hora
Tamanho aproximado do papel A5, gramatura de 1 kg (2,2 Lbs.)
10 horas de operação com bateria
Operação intuitiva por toque e teclas físicas
O AQ1210 possui uma tela sensível ao toque multitoque capacitiva, LCD de 5,7 polegadas e um botão giratório amigável para "uso em campo".
Conectividade
Transferência de dados e controle remoto via conexão Wi-Fi ou ETHERNET.
Desempenho aprimorado do OTDR
Medição de sistemas PON com até 128 divisões Medição
em tempo real de alta velocidade
Funções e recursos para maior eficiência no trabalho
Medição multifibra, função de mapeador inteligente, relatório em PDF
Muito mais do que um OTDR
Uma variedade de recursos opcionais para multitarefa.

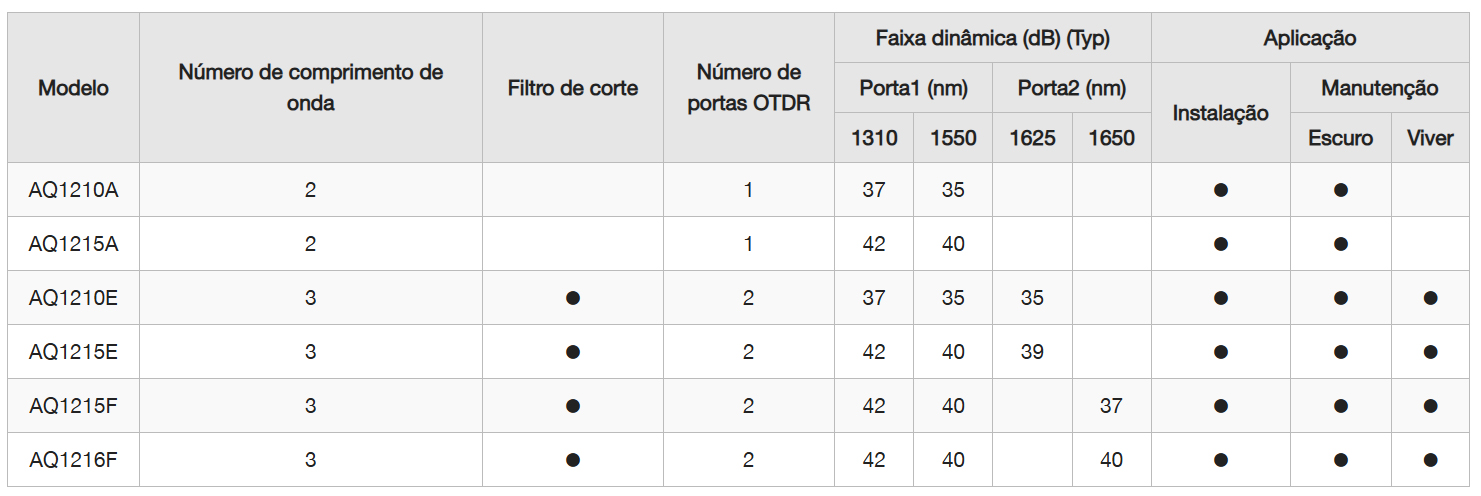

Linha de modelos
PON otimizado
O excelente desempenho de hardware e o algoritmo de análise avançada permitem que o AQ1210 caracterize com precisão as redes ópticas passivas (PON) por meio de divisores de alta contagem de portas (até 1 × 128)*.
O AQ1210 auxilia usuários iniciantes/experientes a simplesmente definir as configurações de medição OTDR com base nas informações de topologia PON para obter os melhores resultados. A zona morta de eventos curtos e a alta resolução de amostragem permitem que os usuários detectem até 0,5 metros (<20 polegadas)*.
*Típico, com AQ1215A/E/F e AQ1216F
Modo de operação dupla
Botões da tela sensível ao toque e da tecla física Toque, deslize, aperte ou pressione.
Escolha entre a tela sensível ao toque capacitiva multitoque de 5,7 polegadas de alta resolução ou os robustos botões de tecla física em qualquer combinação desejada. As operações OTDR nunca foram tão fáceis!
Medição em tempo real de alta velocidade e alto desempenho
Ao detectar/identificar a posição de um ponto final de fibra ou curvatura de uma rede de fibra óptica instalada, o usuário, de acordo com o ambiente operacional, pode escolher entre os dois modos: o modo de alta velocidade com menos tempo de medição e o modo de alta precisão que é capaz de reproduzir um traço de alta qualidade.
Medição multifibras
As condições de medição de até 2000 núcleos são gerenciadas em uma tabela, permitindo a medição eficiente de multifibras.
Para cada número de núcleo, a medição de OTDR, a medição de perda e a imagem da superfície do núcleo da fibra podem ser salvas.
Os núcleos que foram medidos são destacados em cores e os dados salvos podem ser mostrados na janela de visualização selecionando o número do núcleo na tabela. Isso evita omissões não intencionais nas medições do núcleo e reduz o tempo de trabalho em um local.
Teste de perda
Use a fonte de luz e o medidor de potência óptica para medir a perda óptica.*1
Medição de alta potência
O medidor de potência óptica de alta potência (opção /HPM) pode medir a alta potência óptica de até +27 dBm. Permite medir serviços de vídeo e linhas de transmissão de longa distância onde um amplificador óptico é usado para aumentar a potência do sinal óptico.
Função de teste de perda automática*2
O AQ1210 pode transmitir as informações de comprimento de onda da fonte de luz para o outro AQ1210 colocado na outra extremidade para definir o mesmo comprimento de onda para o medidor de potência óptica, e eles são capazes de alternar os comprimentos de onda automaticamente; Portanto, as medições de perda sempre podem ser realizadas nos comprimentos de onda corretos.
Teste de perda multifibra*2
A função de teste de perda multifibra incorpora dois AQ1210s como mestre e escravo através da fibra de comunicação no cabo em teste. Eles compartilham informações do projeto de teste, incluindo números de fibra a serem testados e condições de medição, para que você possa garantir que a medição seja realizada corretamente para cada fibra do cabo em teste.
*1: A opção /SPM ou /HPM é necessária.
*2: AQ1210, AQ1200 e AQ1100 com a opção /SPM ou /HPM podem ser usados.
