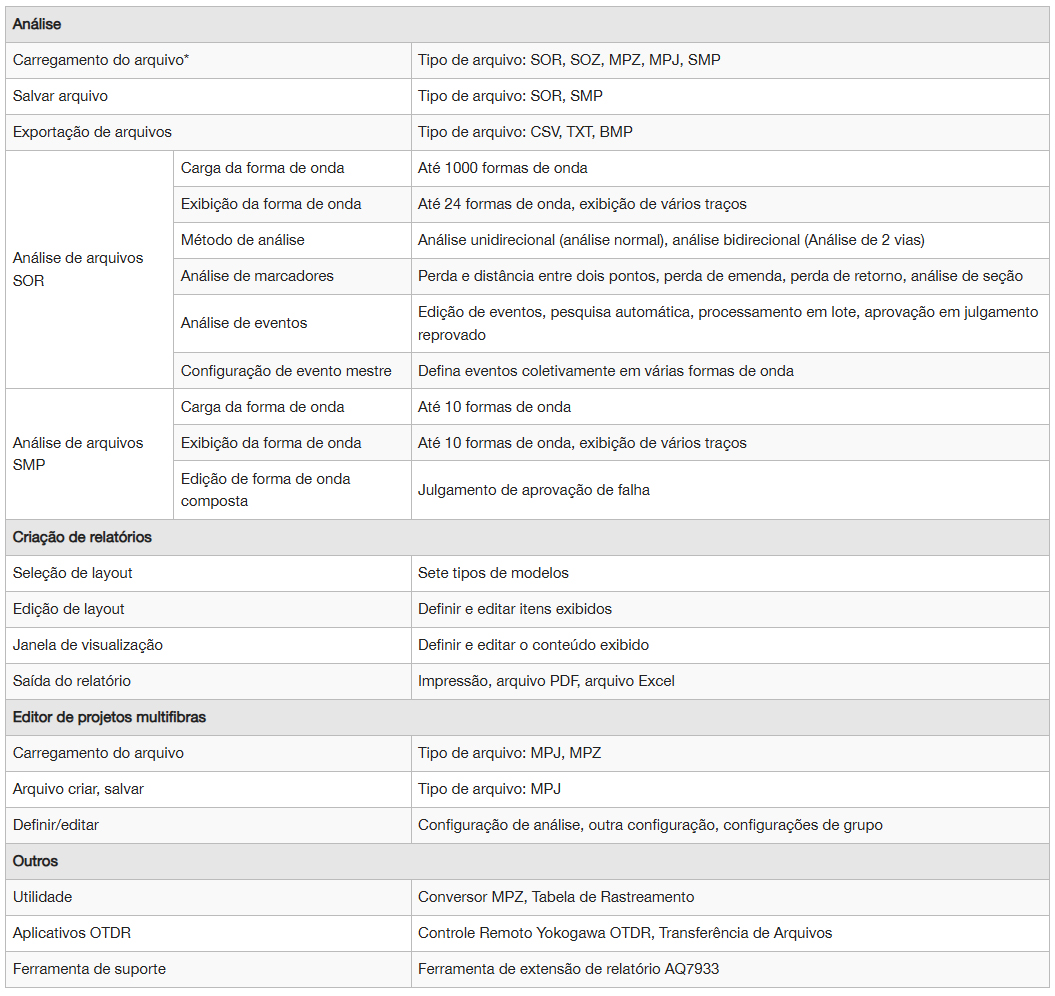

Principais características
* Quando um arquivo SOZ ou MPZ é carregado, os arquivos SOR contidos nele são carregados. Quando um arquivo MPJ é carregado, os arquivos SOR associados são carregados.

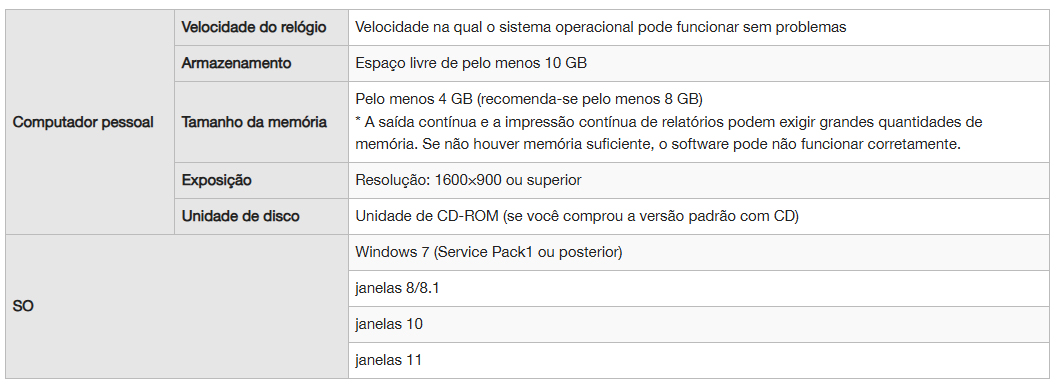

Requisito do sistema

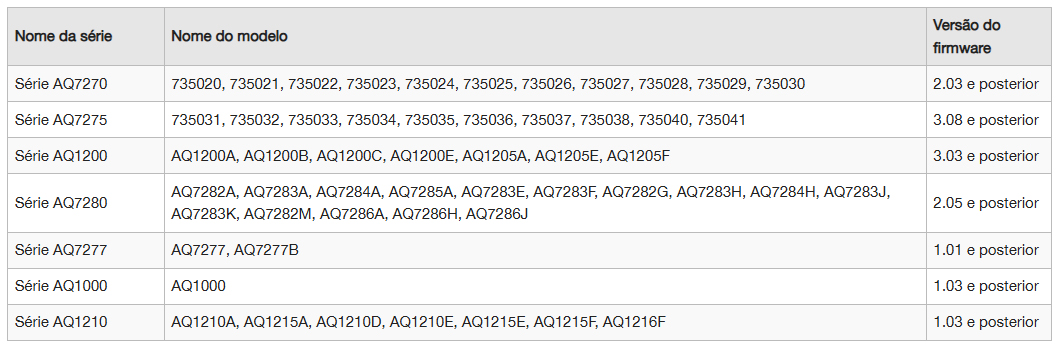

Modelos compatíveis
Idiomas disponíveis
Inglês, Japonês, Chinês, Coreano, Alemão, Francês, Polonês, Russo, Indonésio
Até 1000 formas de onda podem ser carregadas
Você pode carregar SOR ※1ou SMP※2 e salvar os resultados da edição de eventos e marcadores em arquivos. No caso de arquivos SOR, até 1000 formas de onda podem ser carregadas e até 24 formas de onda podem ser exibidas. No caso de arquivos SMP, até 10 formas de onda podem ser carregadas e exibidas.
※1: SOR é um arquivo para salvar dados de forma de onda (incluindo condições de medição) de medições em tempo real e medições médias realizadas no OTDR.
※2: SMP é um arquivo para salvar dados de forma de onda de adaptação (incluindo condições de medição) de medições médias realizadas usando o OTDR Smart Mapper.
Processamento em lote de condições de análise para várias formas de onda
Esse recurso atribui as seguintes configurações coletivamente a várias formas de onda.
Evento, marcador, condições de pesquisa de eventos, condições de análise de eventos, condições de aprovação de falha, área de impressão e etiqueta
Crie um relatório de trabalho em 3 etapas
Você pode exportar as condições de medição e análise de pulso óptico da forma de onda carregada, formas de onda e eventos como um relatório em uma única folha. As 3 etapas para exportar um relatório são 1: carregamento de um arquivo, 2: exibição da janela de visualização do relatório, 3: exportação. É possível carregar vários arquivos e criar vários relatórios com o mesmo layout.
Você também pode escolher quais itens incluir no relatório.
Recursos em resumo
Ferramenta intuitiva de análise e geração de relatórios
• Exibe as informações da(s) medição(ões) OTDR intuitivamente como um traço, com visão geral de informações adicionais, visualização de mapa e como uma lista de eventos
• Carregamento de arquivos simplificado por arrastar / soltar
Melhore a produtividade
• Capaz de relatar análises de 1 e 2 vias (bidirecional)
• O processamento em lote facilitará a cópia de configurações comuns de um arquivo de origem para vários arquivos de destino
• Editor de projetos multifibra usando uma tabela de fibra
• Análise intuitiva do Smart Mapper
• Controle remoto OTDR integrado e transferência de arquivos
Relatórios facilitados
• Crie e personalize o layout do seu relatório com apenas alguns cliques
• Salve em PDF, Excel ou imprima
3 tipos de licenças
• Licença de teste: todos os recursos por 60 dias
• Após 60 dias, torna-se uma licença livre
• Licença gratuita: recursos limitados
• Licença de compra: todos os recursos disponíveis para visualização, análise e relatórios. E acesso a futuras atualizações
de software Suporta Yokogawa OTDRs
• Suporta as séries Yokogawa AQ1000, AQ1210, AQ7280 e AQ7277 OTDR
Software de emulação AQ7933 OTDR
Poderoso, flexível e intuitivo
Este software fornece uma visão geral completa das medições OTDR. Além disso, muitas análises diferentes podem ser realizadas: análise de marcadores e eventos, análise de 2 vias ou usando nosso Smart Mapper para repetir pulsos ópticos
medições no mesmo comprimento de onda usando diferentes larguras de pulso para combinar formas de onda a fim de compensar a degradação da precisão da medição.
Análise de 1 via
Definir e controlar formas de onda exibidas na visualização Trace na análise normal de A a B
• Análise de marcadores
• Análise de eventos
• Pesquisa automática
• Definir e alterar as condições de análise
• Processamento em lote
Análise de 2 vias
Os eventos de forma de onda medidos do final A ao final B e aqueles medidos do final B ao final A podem ser combinados.
• A lista de eventos de 2 vias mostra os valores medidos de ambos os lados e o valor médio
• A função de verificação de 2 vias fornece indicadores de status do resultado geral, evento e perda de fatias
Essa combinação permite a exibição de eventos que de outra forma não poderiam ser medidos devido, por exemplo, a zonas mortas
Processamento em lote
Permite processar vários traços rapidamente, atribuindo configurações coletivamente a várias formas de onda
• Evento, marcador, condições de pesquisa de eventos, condições de análise de eventos, condições de aprovação de falha, intervalo de impressão
• Atribuição de rótulo
