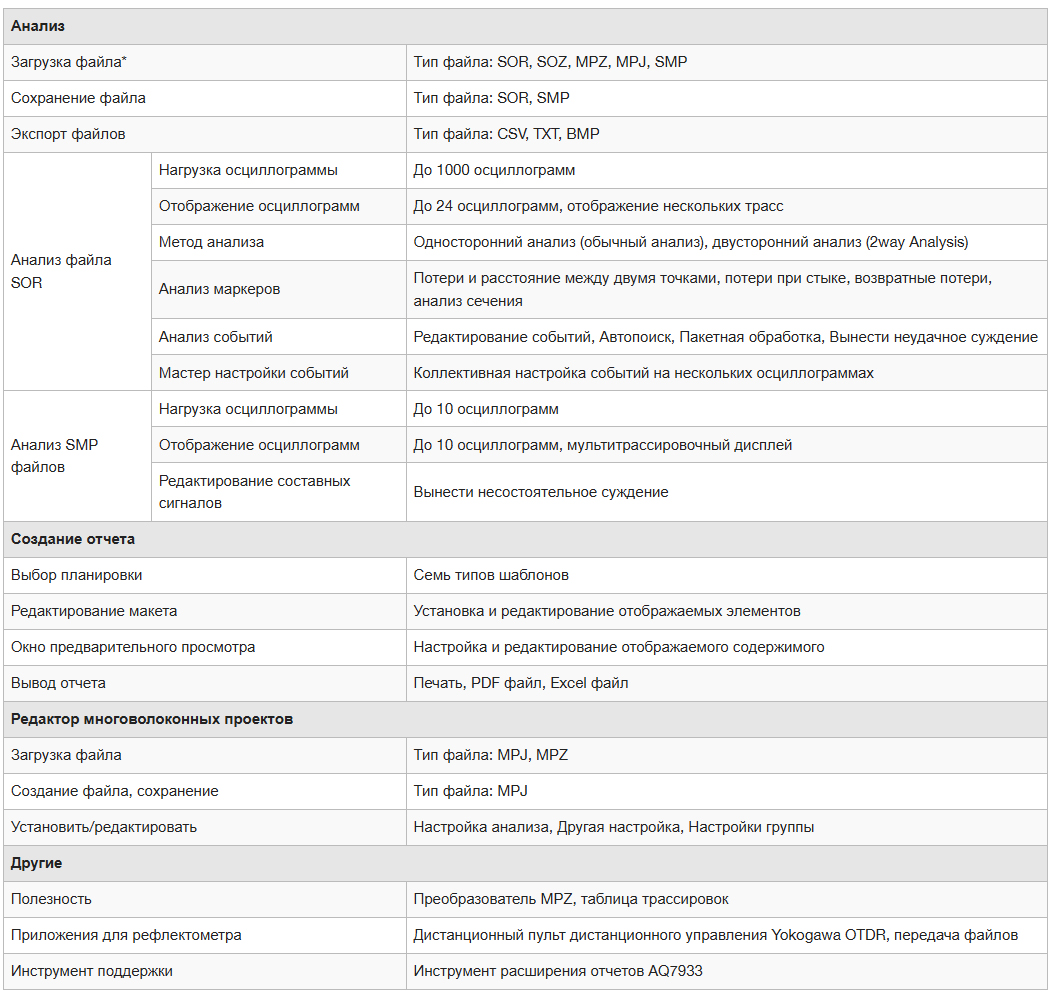

Основные особенности
* При загрузке файла SOZ или MPZ загружаются содержащиеся в нем файлы SOR. При загрузке файла MPJ загружаются связанные с ним файлы SOR.

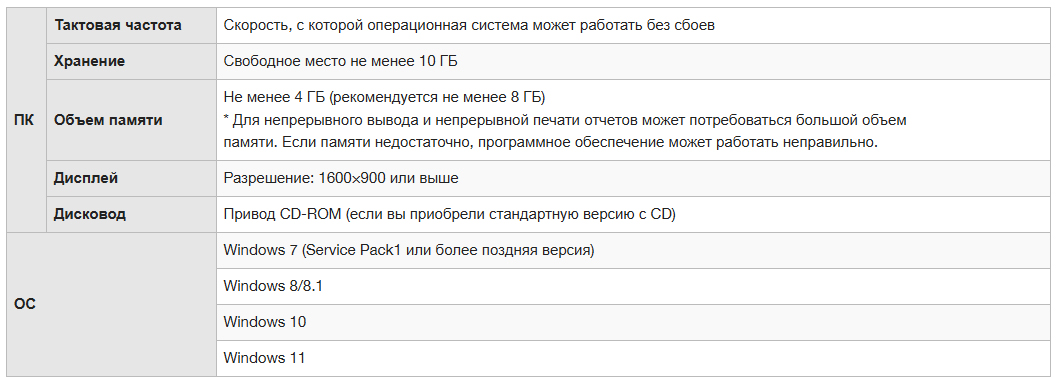

Системные требования

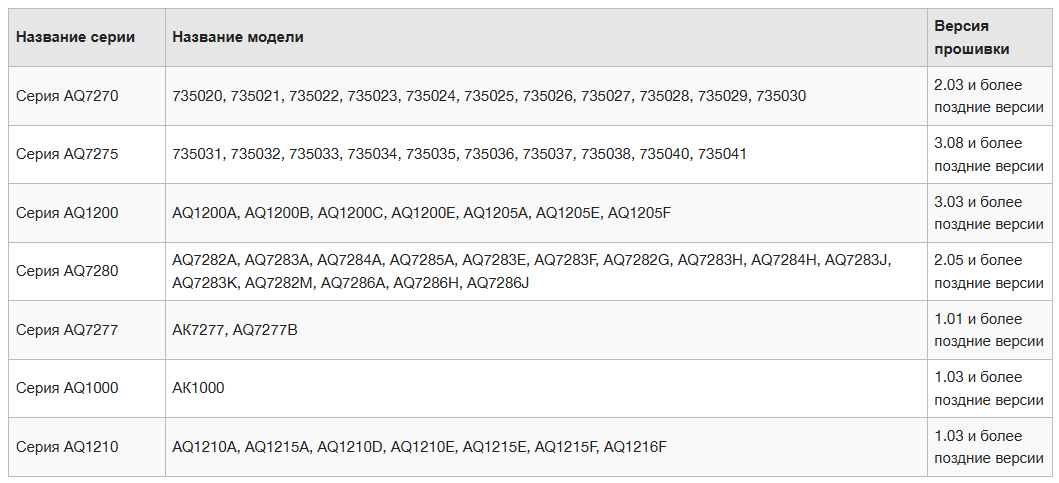

Поддерживаемые модели
Доступные языки
русский, английский, индонезийский, китайский, корейский, немецкий, французский, японский
Возможность загрузки до 1000 осциллограмм
Вы можете загружать файлы SOR ※1 или SMP2 и сохранять результаты редактирования событий и маркеров в файлы. В случае файлов SOR можно загрузить до 1000 осциллограмм и отобразить до 24 осциллограмм. В случае файлов SMP можно загрузить и отобразить до 10 осциллограмм.
※1:SOR — это файл для сохранения данных осциллограмм (включая условия измерения) измерений в реальном времени и усредненных измерений, выполненных в рефлектометре.
※2:SMP — это файл для сохранения адаптационных данных осциллограммы (включая условия измерения) усредненных измерений, выполненных с помощью OTDR Smart Mapper.
Пакетная обработка условий анализа для нескольких осциллограмм
Эта функция назначает следующие настройки в совокупности для нескольких осциллограмм.
Событие, маркер, условия поиска событий, условия анализа событий, условия сбоя прохода, область печати и этикетка
Создание отчета о работе в 3 шага
Данные измерений и анализа оптических импульсов, осциллограммы и события загруженной осциллограммы можно экспортировать в виде отчета на одном листе. 3 шага для экспорта отчета: 1: загрузка файла, 2: отображение окна предварительного просмотра отчета, 3: экспорт. Есть возможность загрузить несколько файлов и создать несколько отчетов с одним и тем же макетом.
Вы также можете выбрать, какие элементы будут включены в отчет.
Краткий обзор функций
Интуитивно понятный инструмент анализа и отчетности
• Интуитивно понятное отображение информации об измерениях рефлектометра в виде трассировки, с обзором дополнительной информации, просмотром карты и списком событий
• Простая загрузка файлов с помощью перетаскивания
Повышение производительности
• Возможность создания отчетов по 1-стороннему и 2-стороннему (двунаправленному) анализу
• Пакетная обработка упростит копирование общих настроек из одного исходного файла в несколько файлов назначения
• Редактор проектов Multi-Fiber с помощью таблицы Fiber
• Интуитивно понятный анализ Smart Mapper
• Встроенный пульт дистанционного управления рефлектометром и передача файлов
Отчетность стала проще
• Создавайте и настраивайте макет отчета в несколько кликов
• Сохранить в PDF, Excel или распечатать
3 типа лицензий
• Пробная лицензия: все функции на 60 дней
• Через 60 дней она становится бесплатной лицензией
• Бесплатная лицензия: ограниченные функции
• Покупка лицензии: все функции доступны для просмотра, анализа и отчетности. И доступ к будущим обновлениям
программного обеспечения Поддержка оптических рефлектометров Yokogawa
• Поддержка рефлектометров серий Yokogawa AQ1000, AQ1210, AQ7280 и AQ7277
Программное обеспечение для эмуляции рефлектометра AQ7933
Мощный, гибкий и интуитивно понятный
Это программное обеспечение дает полный обзор измерений рефлектометра. Также может быть выполнено множество различных анализов: анализ маркеров и событий, 2-полосный анализ или использование нашего Smart Mapper для повторения оптического импульса
Измерения на одной и той же длине волны с использованием различных длительностей импульсов для объединения осциллограмм с целью компенсации ухудшения точности измерений.
1-сторонний анализ
Настройка и управление осциллограммами, отображаемыми в виде трассировки, при обычном анализе от A до B
• Анализ маркеров
• Анализ событий
• Автоматический поиск
• Настройка и изменение условий анализа
• Пакетная обработка
2-х сторонний анализ
События осциллограммы, измеренные от конца А до конца В, и события, измеренные от конца В до конца А, могут быть объединены.
• 2-сторонний список событий показывает измеренные значения с обеих сторон и среднее значение
• Функция 2-сторонней проверки предоставляет индикаторы состояния общего результата, события и потерь
Эта комбинация позволяет отображать события, которые в противном случае не могли бы быть измерены, например, из-за мертвых зон
Пакетная обработка
Позволяет быстро обрабатывать несколько трасс за счет совместного назначения настроек нескольким сигналам
• Событие, маркер, условия поиска событий, условия анализа событий, условия неудачного прохода, диапазон печати
• Присвоение метки
