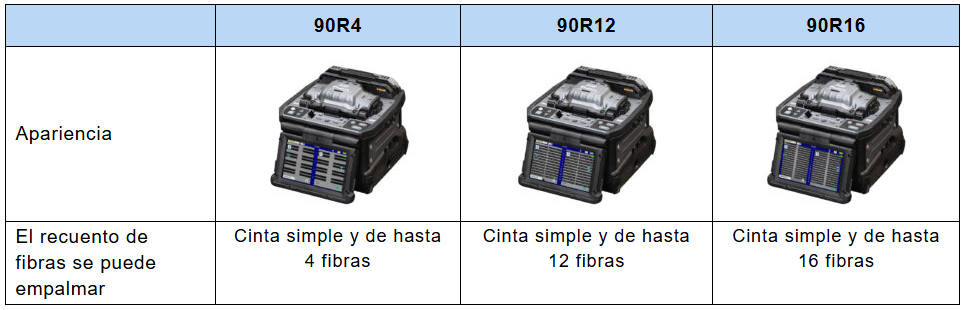

Variación del producto
Funciones
Característica de vanguardia

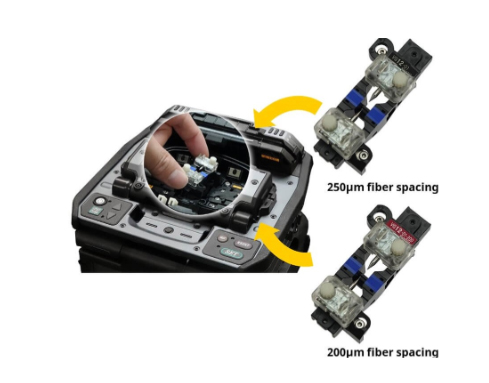

1. Ranura en V de espaciado reemplazable de 200 μm / 250 μm

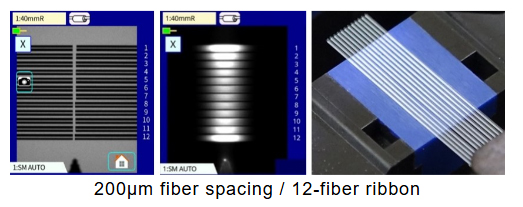

El 90R cuenta con un sistema de ranura en V fácilmente reemplazable, que permite a los clientes instalar y quitar la ranura en V muy rápidamente. Casi todos los cables planos que ya se han instalado contienen cintas con fibras que tienen un recubrimiento de 250 μm y, por lo tanto, un espaciado de fibra a fibra de 250 μm. Pero con el aumento de las densidades de los cables, las instalaciones de cables con fibras recubiertas de 200 μm con un espaciado de 200 μm están aumentando. El usuario de la 90R puede empalmar varios tipos (y combinaciones) de fibra de cinta cambiando el espaciado de las ranuras en V entre 200 μm y 250 μm según el tipo de fibra óptica que se va a empalmar.
2. Minimizar el tiempo de inactividad en el campo

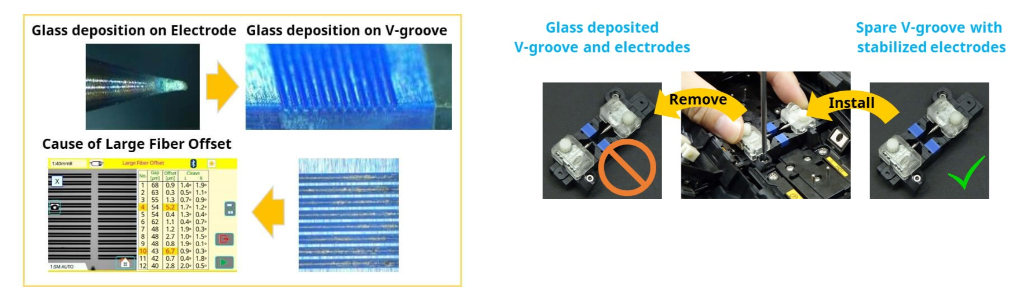

La acumulación de polvo y vidrio derretido en la ranura en V es una de las causas de la alta pérdida de empalme durante el empalme por fusión. El 90R incluye un juego de repuesto de 12 ranuras en V de fibra con electrodos instalados y listos para empalmar como parte del paquete estándar. Estas ranuras en V de repuesto son reemplazables en el campo, por lo que se minimiza el tiempo de inactividad del usuario.
Los electrodos están preestabilizados, por lo que no se requiere estabilización de electrodos.
3. Soporte de fibra universal

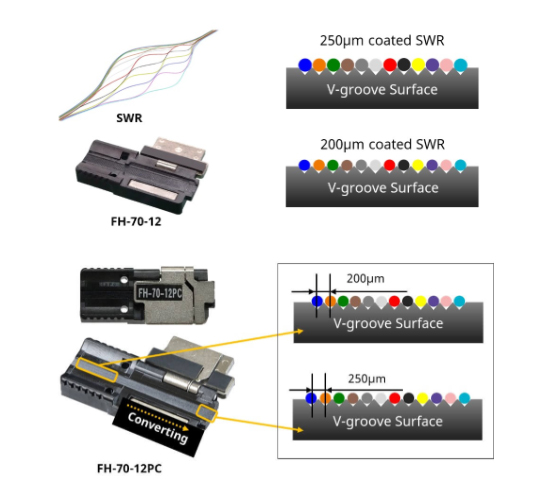

El soporte de fibra FH-70-12 es compatible con muchos tipos de cinta de 12 fibras, como cintas encapsuladas de 0,3 mm o 0,4 mm de grosor y cinta de telaraña recubierta (SWR) de 200 μm o 250 μm. Las ranuras en V de 250 μm de espaciado en el soporte de fibra FH-70-12 simplifican la carga de SWR y la preparación de la cinta.
4. Soporte de fibra de conversión de tono
El soporte de fibra de conversión de tono, FH-70-12PC, permite la conversión de paso de fibras recubiertas individuales de 200 μm de un espaciado de 200 μm a 250 μm. También permite que muchas cintas con un espaciado de 200 μm se conviertan en un espaciado de 250 μm para que puedan cargarse en la ranura en V estándar de 250 μm de 90R.
5. Herramienta de encintado

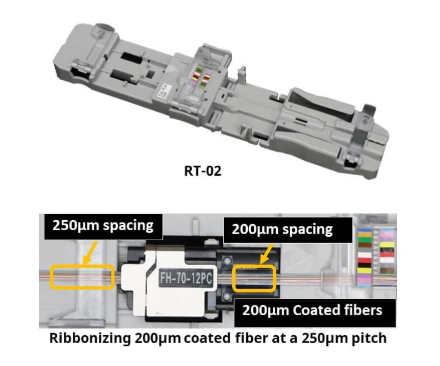

La RT-02 es una herramienta que permite la encintado rápida y fácil de 12 fibras individuales en una cinta temporal que se puede empalmar con una 90R. No se requiere pegamento ni adhesivo cuando se utiliza esta herramienta de encintado, ya que las fibras dispuestas se cargan inmediatamente en el soporte de fibra. El RT-02 no requiere que el usuario inserte las fibras en la secuencia de código de color, lo cual es necesario con otras herramientas de disposición de cinta. El usuario puede elegir cualquier fibra al azar y colocarla en la ranura correcta consultando la etiqueta de código de color de la herramienta. El RS-02 es aplicable para ribbonizar fibras recubiertas de 200 μm y 250 μm. También es capaz de encintar fibras recubiertas de 200 μm en una cinta de espaciado de 250 μm utilizando el soporte de fibra de conversión de paso FH-70-12PC o un espaciado de 200 μm utilizando el soporte de fibra FH-70-12-200 (espaciado de 200 μm) "Red Label".

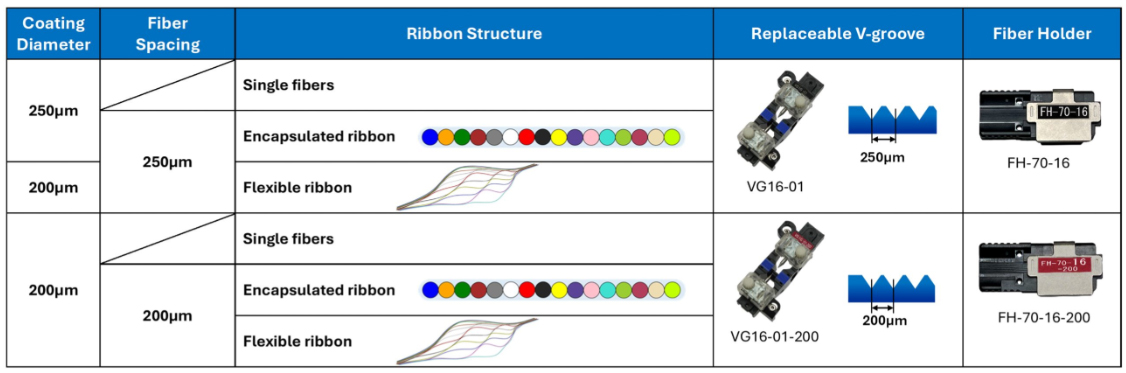

6. Los accesorios 90R16 permiten empalmar cualquier combinación de cinta de 250um y 200um

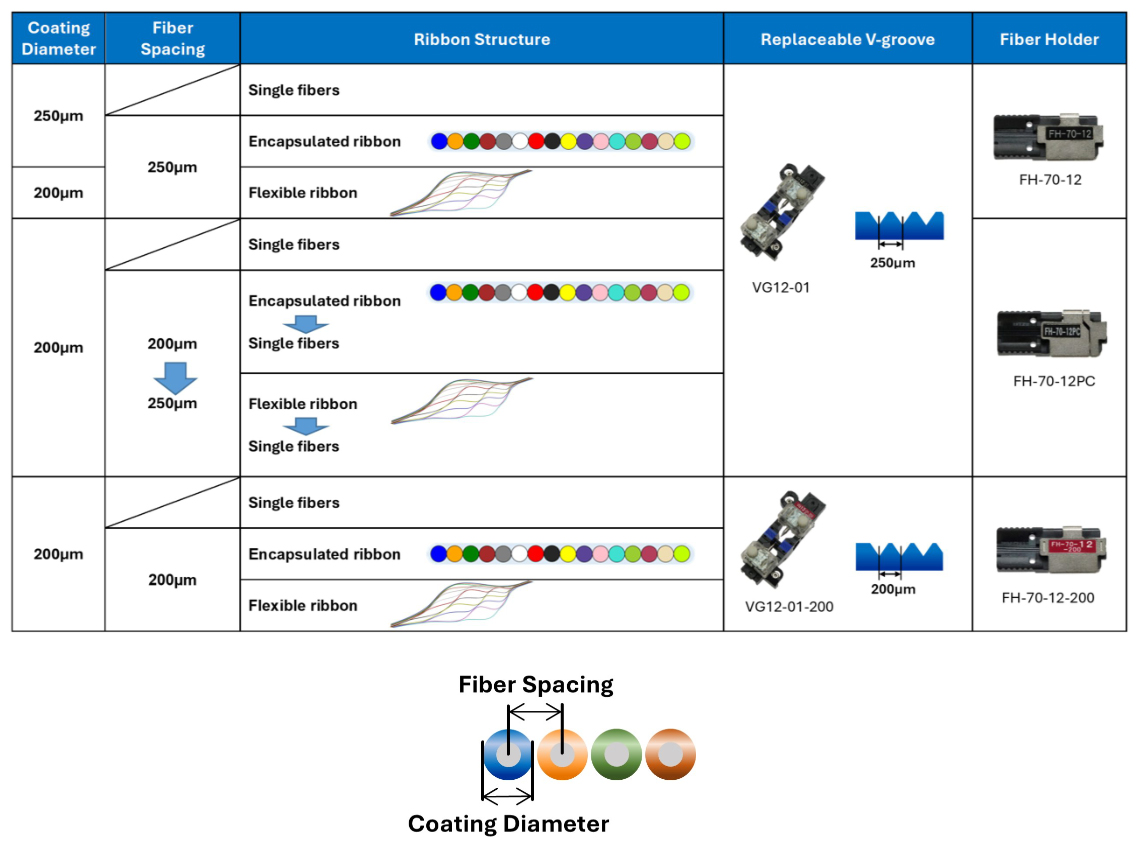

7. Los accesorios 90R12 permiten empalmar cualquier combinación de cinta de 250um y 200um
Operatividad bien desarrollada
1. Estuche de transporte

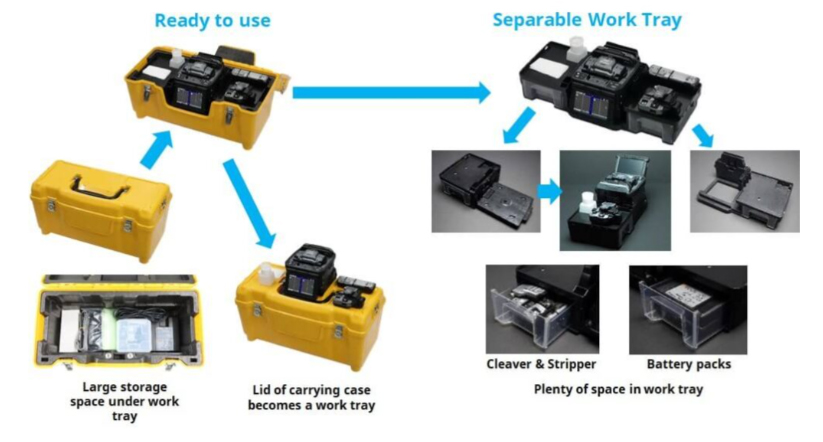

Hay varias formas de utilizar el estuche de transporte 90R. El 90R está listo para usar con solo abrir el estuche, pero también es posible usar el 90R encima del estuche de transporte o solo con la bandeja de trabajo, según el entorno de trabajo.
2. Bandeja de trabajo
La bandeja de trabajo tiene muchas funciones. Hay dos cajones para el almacenamiento que son lo suficientemente grandes como para almacenar herramientas o paquetes de baterías. Además, la bandeja de trabajo se puede dividir en dos, por lo que es configurable para adaptarse a su espacio de trabajo.

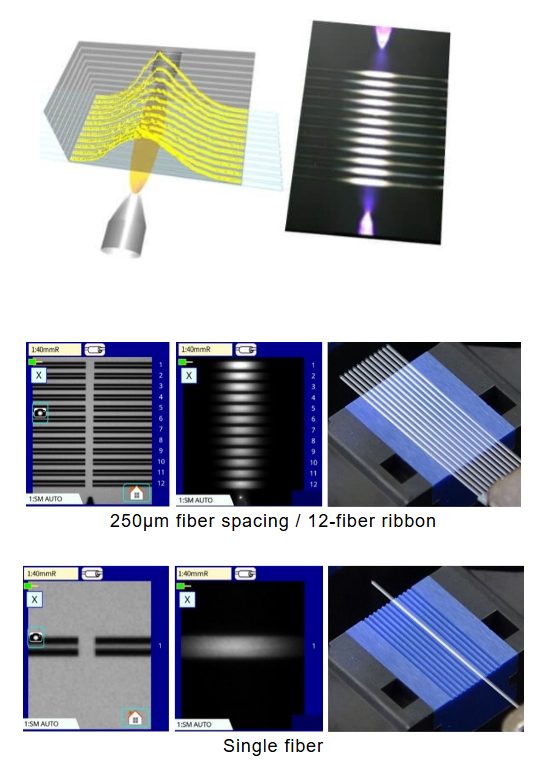

Tecnología de control de fusión activa
1. Control de fusión activa en tiempo real

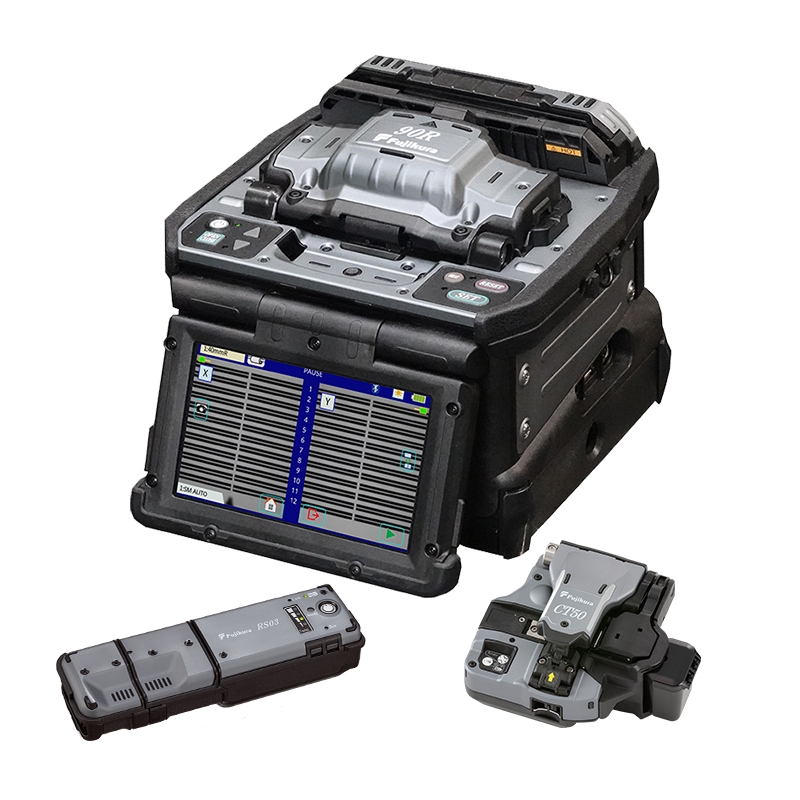

La empalmadora de fusión masiva 90R utiliza un amplio espacio entre electrodos y calienta las fibras de la cinta de manera uniforme. Cuenta con control de potencia de fusión en tiempo real mediante el análisis de la intensidad del brillo de la fibra durante el arco de empalme. Por lo tanto, puede empalmar la fibra mediante los parámetros de fusión adecuados.
El 90R no tiene mecanismos activos de alineación del núcleo, sin embargo, durante la fusión, los efectos de la tensión superficial de la fibra minimizan los desplazamientos preexistentes.
2. Control de fusión activa por ranura en V y conteo de fibras
El 90R determina automáticamente los parámetros de empalme por fusión apropiados de acuerdo con el recuento de fibras de la cinta y el espaciado de ranuras en V instalado.
El 90R cuenta con la TECNOLOGÍA ACTIVE FUSION CONTROL, que tiene dos componentes clave. Esta función permite un empalme por fusión estable con una amplia variedad de fibras ópticas y condiciones de campo.

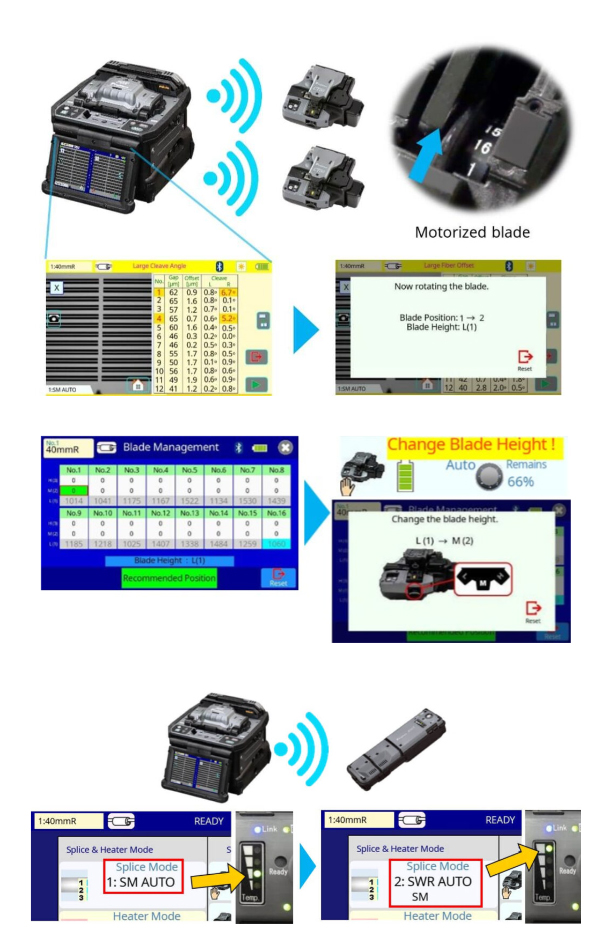

Tecnología de gestión activa de la hoja
1. Rotación activa de la cuchilla por motor
La cortadora de fibra 90R y CT50 está provista de conectividad de datos inalámbrica. Esta capacidad permite la rotación automática de la cuchilla de carnicero cuando el 90R juzga que la hoja está desgastada. La 90R se puede conectar a dos cuchillas CT50 simultáneamente.
2. Gestión activa de la vida útil de la cuchilla
El 90R muestra la vida útil restante de la hoja e informa al usuario cuando se requiere un cambio de altura de la hoja, un cambio de posición o una hoja nueva.
3. Control de condiciones de pelado
Cuando el usuario cambia el modo de empalme, por ejemplo, del modo de empalme de cinta de 12 fibras al modo de empalme de fibra SWR, un comando inalámbrico del empalmador cambia automáticamente la temperatura y el tiempo de calentamiento del pelador de cinta RS03.
