Descripción
El FTBx-730D es el OTDR elegido por los técnicos de campo que necesitan realizar pruebas precisas a través de divisores y solucionar problemas de redes FTTH hasta el más mínimo detalle.
El OTDR FTBx-730D está optimizado para realizar pruebas a través de divisores ópticos y caracterizar enlaces FTTH. Los técnicos de campo pueden caracterizar y solucionar problemas de enlaces de 132 km punto a punto (P2P) gracias a su rango dinámico de hasta 39 dB.
La ventaja del FTBx-730D
1. La resolución más alta para las pruebas PON y la zona muerta PON más corta para encontrar más problemas más cerca del divisor que cualquier otro OTDR.
2. Rendimiento comprobado líder en la industria en la caracterización de divisores de doble etapa y eventos espaciados estrechamente.
3. Interfaz gráfica de usuario fácil de usar.

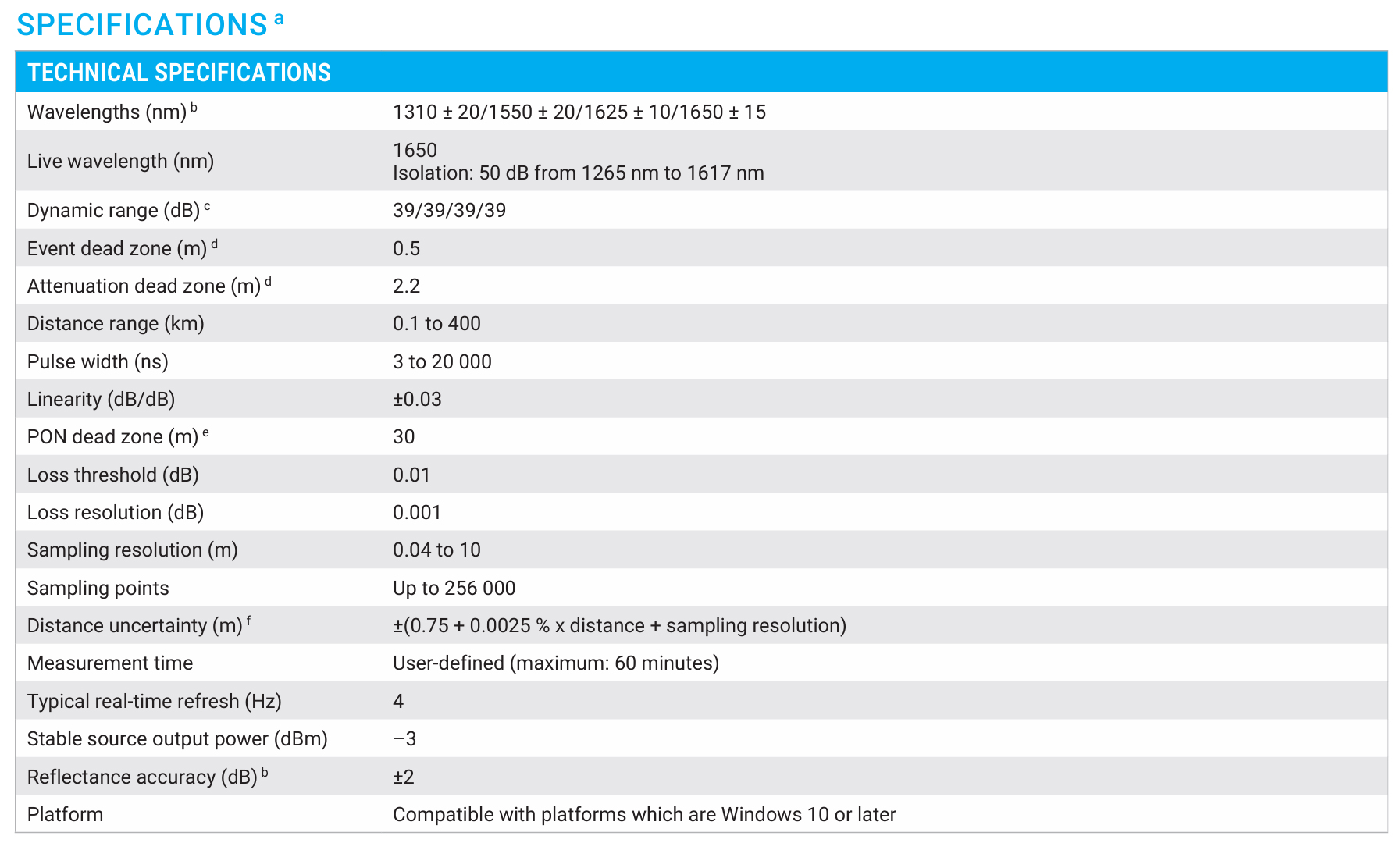

Características principales
1. Rango dinámico de hasta 39 dB para hasta 132 km P2P
2. Admite divisores PON de alto número de puertos (hasta 1×128)
3. Zonas muertas cortas: zona muerta del evento (EDZ) = 0,5 m; zona muerta de atenuación (ADZ) = 2,2 m; Zona muerta PON = 30 m
4. Pruebas en servicio FTTx a 1650 nm con medidor de potencia GPON/XGS-PON en línea opcional
5. Conector de intercambio, reemplazable cuando sea necesario para un rendimiento óptimo a lo largo del tiempo sin costos de servicio indebidos ni tiempo de inactividad
6. Listo para iOLM: adquisiciones múltiples con un solo toque, con un claro pasa/no pasa
7. Garantía de 3 años
Aplicaciones
1. Pruebas FTTx/PON a través de divisores (hasta 1×128)
2. Activación del servicio FTTx: GPON, EPON, XGS-PON, 10GE EPON
3. Pruebas de red de acceso (P2P)
4. Pruebas de enlaces de metro (P2P)
5. Solución de problemas de fibra activa
6. LAN óptica pasiva (POL)

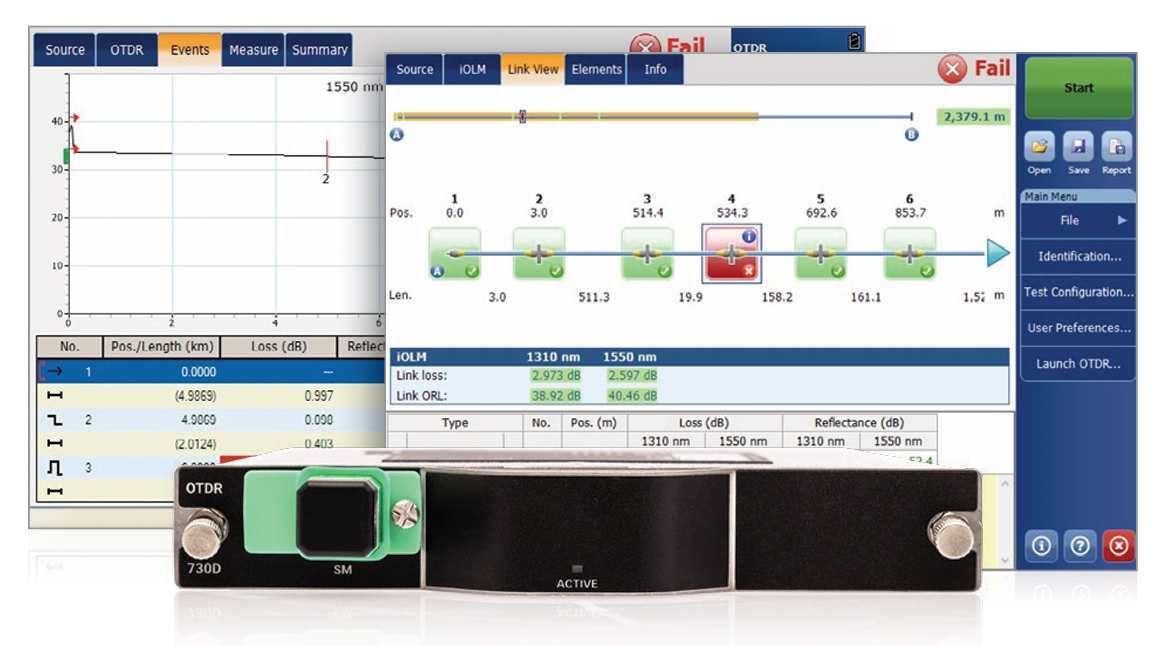

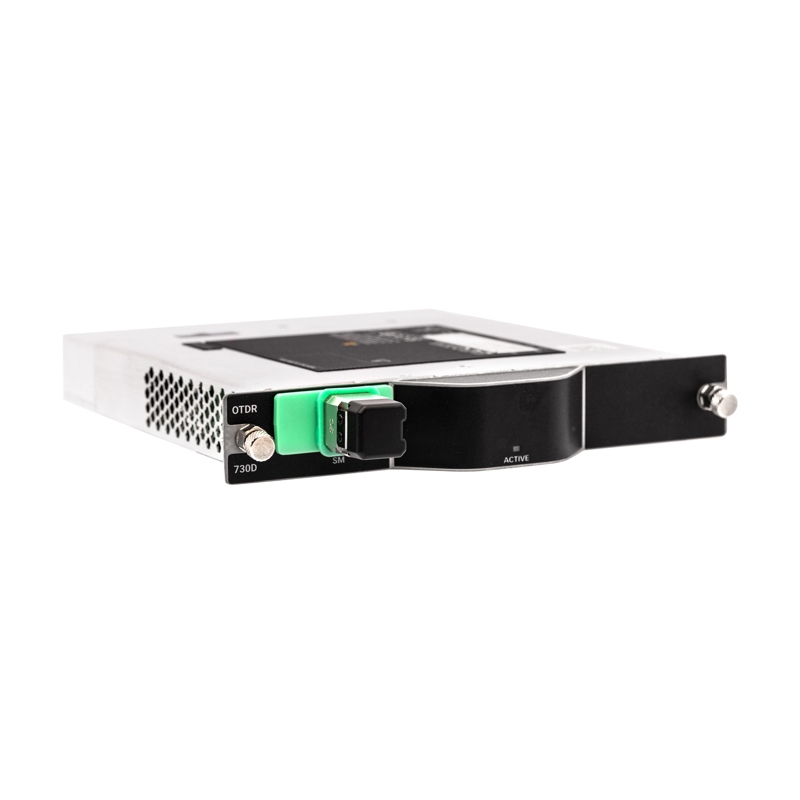

FTBx-730D PON FTTx/MDU OTDR
OPTIMIZADO PARA IMPLEMENTACIONES DE FIBRA FTTx/MDU y resolución de problemas
La herramienta perfecta para los técnicos de campo que necesitan caracterizar sin problemas los divisores en aplicaciones PON, FTTx y MDU.
CARGADO DE FUNCIONES PARA AUMENTAR SU EFICIENCIA
Promedio en tiempo real
Activa el láser OTDR en modo de disparo continuo, la traza se actualiza en tiempo real y permite monitorizar la fibra por un cambio brusco. Perfecto para una descripción general rápida de la fibra bajo prueba.
Herramientas de zoom
Zoom y centrado para facilitar el análisis de sus fibras. Dibuja una ventana alrededor del área de interés y céntrate en la pantalla más rápido.
Establecer parámetros sobre la marcha
Cambie dinámicamente la configuración del OTDR para la adquisición en curso sin detenerse ni volver a los submenús.
Buscador de macrocurvas
Esta función incorporada permite que la unidad localice e identifique automáticamente las macrocurvas, sin necesidad de dedicar más tiempo a analizar las trazas.
Modo automático
Utilizada como modo de detección, esta función ajusta automáticamente el rango de distancia y el ancho de pulso en función del enlace bajo prueba. Se recomienda ajustar los parámetros para realizar mediciones adicionales para localizar otros eventos.
Análisis bidireccional
Recomendado para garantizar una verdadera caracterización del empalme, el análisis bidireccional combina los resultados de ambas direcciones para proporcionar una pérdida promedio para cada evento. Para una caracterización de eventos más completa, utilice el mapeador de enlaces ópticos inteligente (iOLM) y benefíciese de la máxima resolución en ambas direcciones (múltiples anchos de pulso en múltiples longitudes de onda), así como de una vista consolidada.

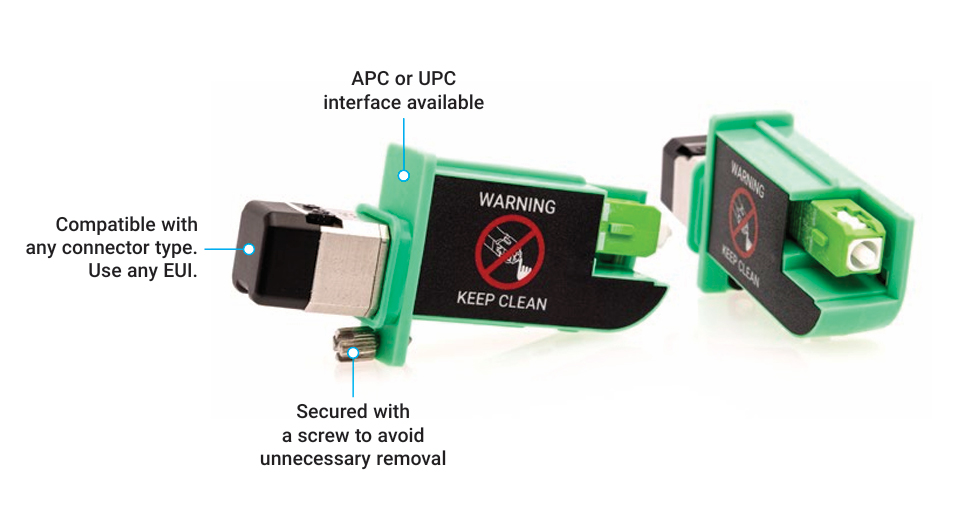

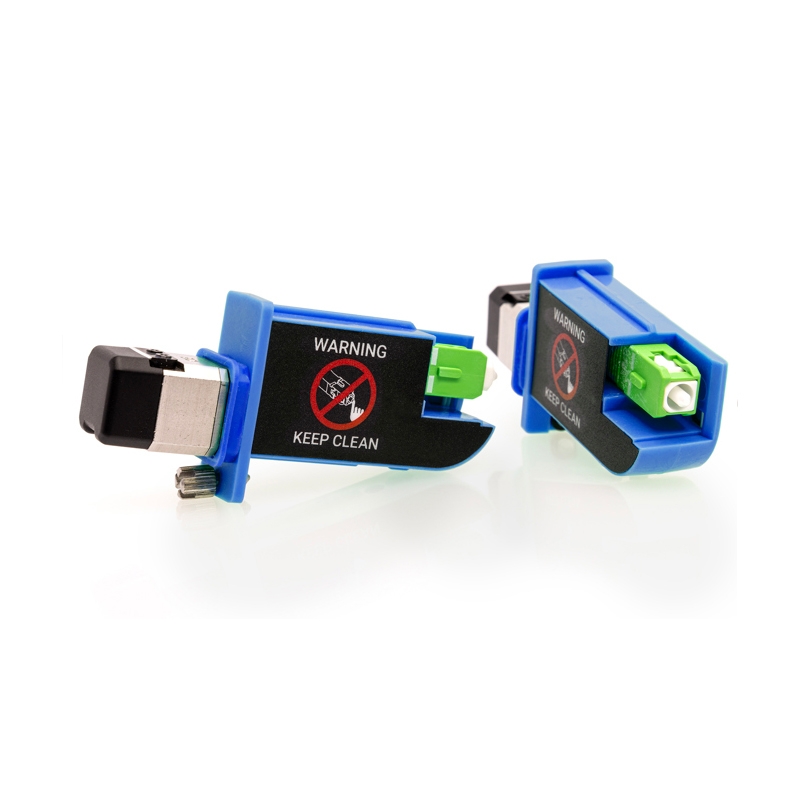

CONECTOR DE INTERCAMBIO

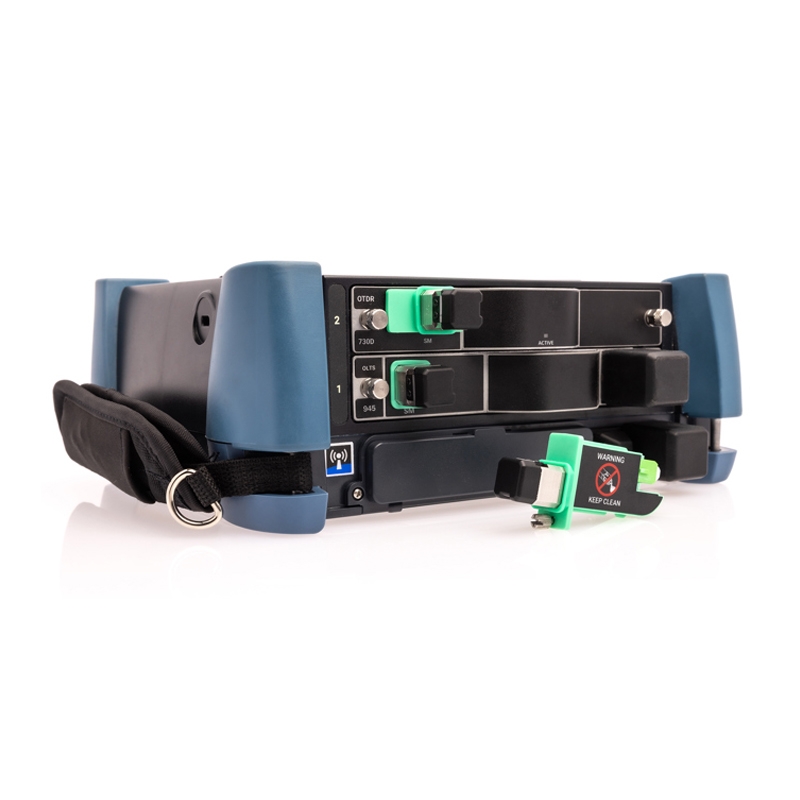

El OTDR de la serie D incluye un conector de intercambio que se puede cambiar fácilmente, cuando sea necesario, sin tener que enviar la unidad de prueba a un centro de servicio. Esto garantiza un rendimiento óptimo a lo largo del tiempo sin costes de mantenimiento indebidos ni tiempos de inactividad. El estado del conector óptico del OTDR se puede comprobar con una herramienta de diagnóstico integrada para reemplazar el conector solo cuando sea necesario.
Mantenga el máximo rendimiento óptico, sin tiempo de inactividad.
Los conectores desgastados afectan el rendimiento óptico y pueden ser la fuente de imprecisiones. Reemplace los conectores directamente desde el campo, sin necesidad de devolver la unidad al fabricante ni gastar dinero en reparaciones.
Mantenga su plan de calibración en el buen camino.
La fecha de calibración sigue siendo válida, incluso después de cambiar el conector. No es necesario calibrar su unidad antes de lo planeado.
Reemplace solo cuando sea necesario.
El comprobador de estado del conector incorporado proporciona un diagnóstico del puerto óptico, que permite reemplazar los conectores desgastados en el campo, solo cuando sea necesario
