De un vistazo

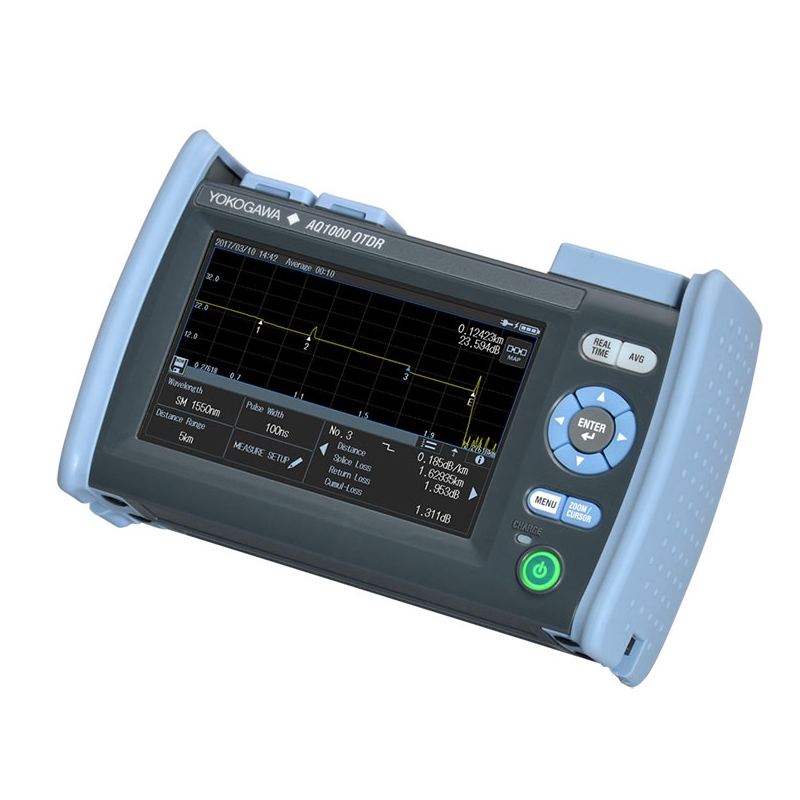

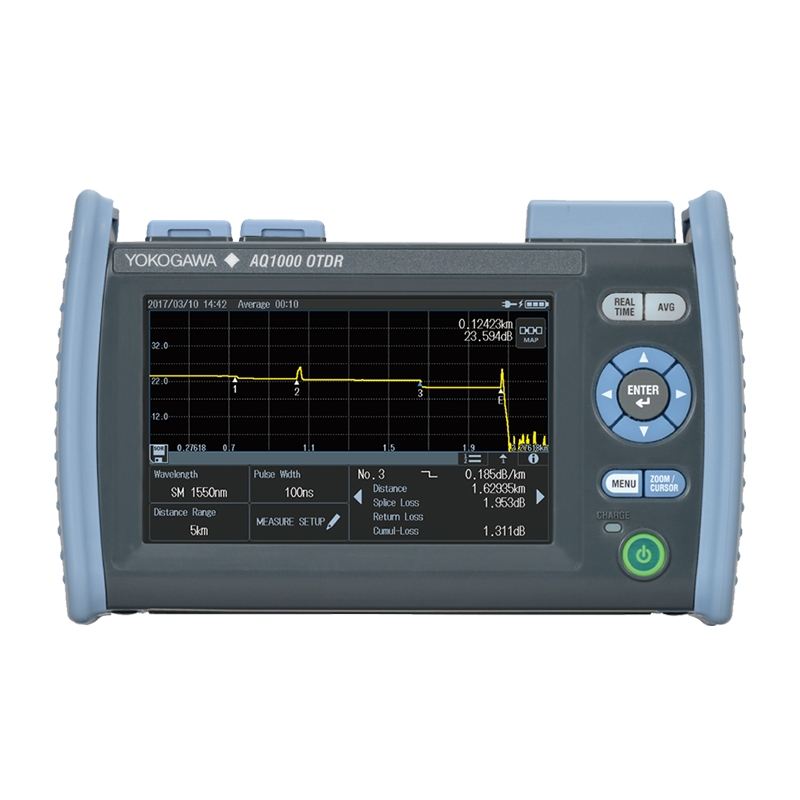

El AQ1000 satisface las necesidades de prueba y medición en el análisis de redes ópticas de acceso.
1. Longitudes de onda: 1310 / 1550 nm
2. Rangos dinámicos: 32 / 30 dB
3. Tamaño: 185 mm (ancho) × 116 mm (alto) × 56 mm (profundidad) ( 7,3" (ancho) × 4,6" (alto) × 2,2" (profundidad) )
4. Peso: 660 g ( 1.46 Lbs )

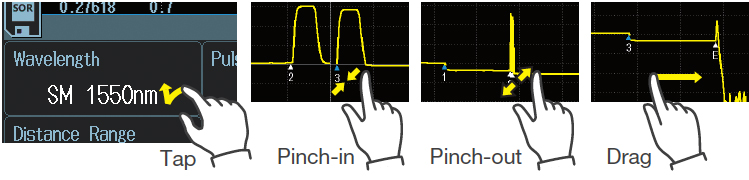

Pantalla táctil multitáctil
Intuitivo y receptivo
Toque, deslice el dedo, pellizque o presione con la pantalla multitáctil intuitiva y receptiva. Esta pantalla táctil capacitiva multitáctil de 5,0 pulgadas de alta resolución y capacidad de respuesta, combinada con botones de teclas rígidas, hace que las operaciones con OTDR sean sencillas e intuitivas.

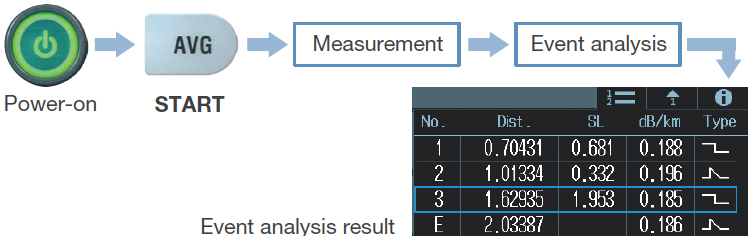

Medición con un solo botón
Totalmente automático
Con solo pulsar un solo botón, el AQ1000 inicia una medición con OTDR, detecta y caracteriza de forma exhaustiva los eventos de red con un juicio de PASA/FALA basado en umbrales definidos por el usuario. Los datos de medición se pueden guardar automáticamente si se desea.
Modos de visualización de OTDR

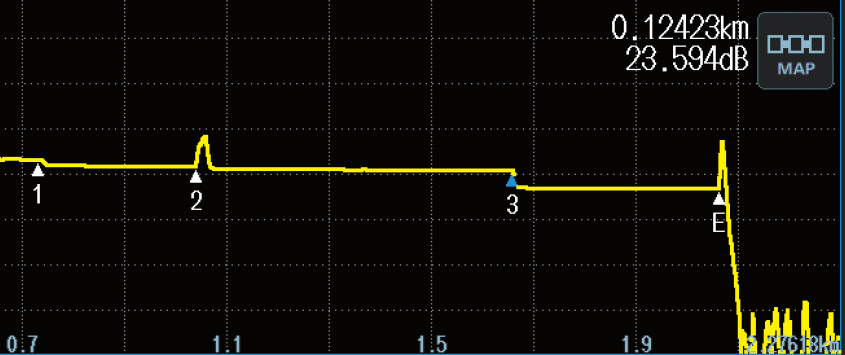

Vista de rastreo
Vista tradicional con formas de onda OTDR y marcadores de eventos.

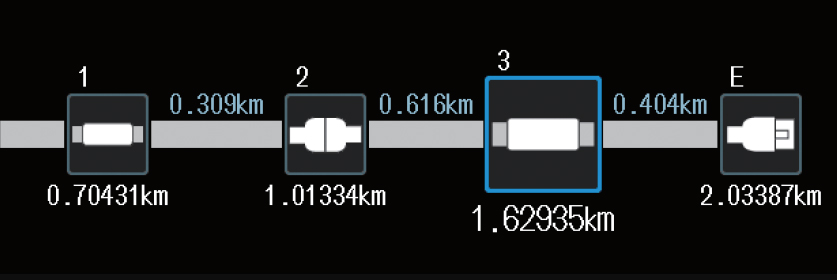

Vista de mapa
Vista de mapa sencilla basada en iconos para una fácil interpretación de los eventos de la red.
Tiempo de funcionamiento prolongado de la batería
¡Más de 10 horas!
No te preocupes por quedarte sin batería durante tu trabajo diario. La batería de iones de litio de alta capacidad del AQ1000 durará 10 horas en las condiciones estándar de Telcordia.
Arranque rápido
¡Menos de 10 segundos!
¡De completamente apagado a medición listo en menos de 10 segundos!
Funciones clave de medición
1. Medición de distancias
2. Medición de pérdidas
3. Medición de pérdidas de retorno (Total/Sección)
4. Búsqueda automática de eventos
5. Juicio de aprobación/reprobación

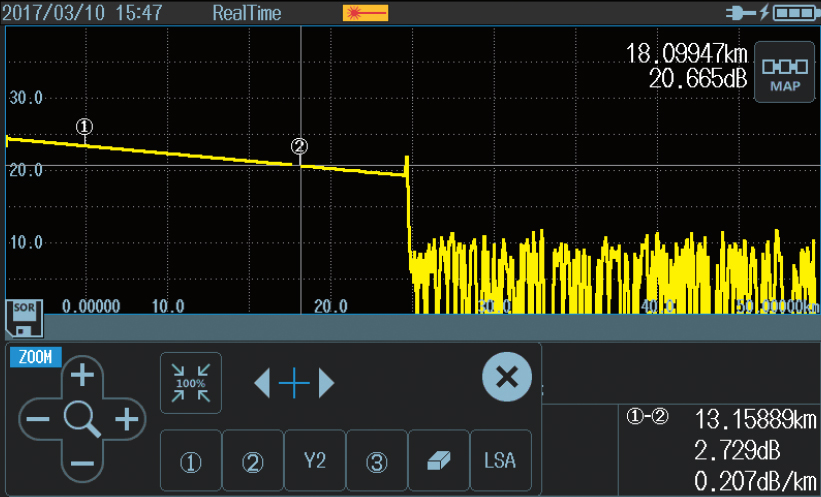

6. Tiempo real
Una forma sencilla y rápida de observar cómo se ve la conexión de red y hacer un juicio de Aprobado/Falla de la conexión de red. Los marcadores permiten medir la distancia y las pérdidas.
PC y LS incorporados, y VLS

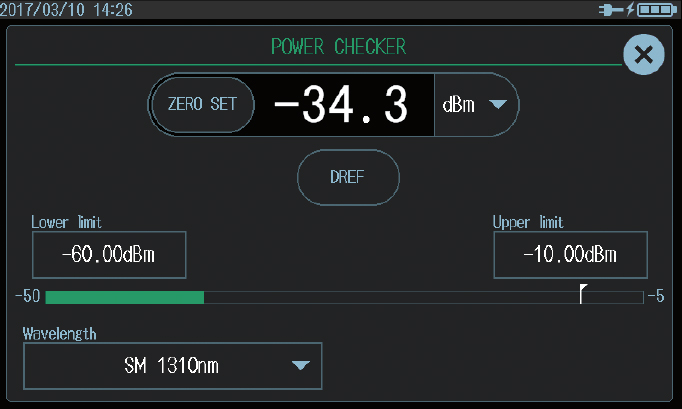

Comprobador de potencia (PC)
Mide y muestra la potencia óptica de la luz entrante para probar el rendimiento de la red.

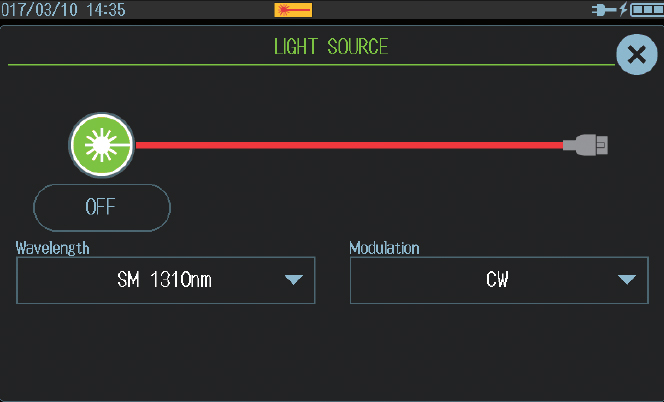

Fuente de luz (LS)
Emite una luz estable, de onda continua/modulada para medir la atenuación de extremo a extremo con precisión cuando se combina con un sensor de potencia óptica.

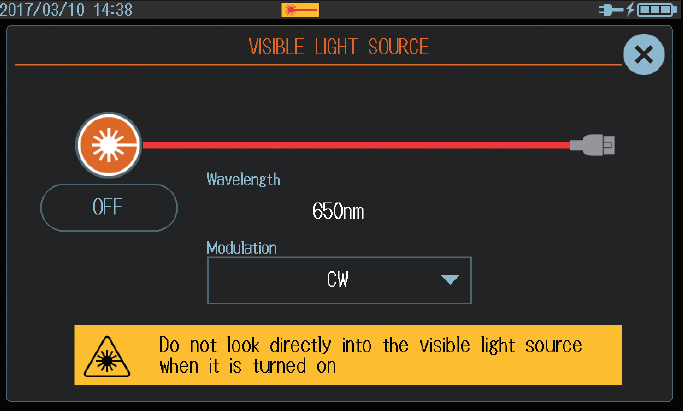

Fuente de luz visible (VLS)
Emite una luz roja para comprobar la continuidad de los números de lanzamiento o de los troncales de números cortos. Las roturas y flexiones en número se pueden identificar visualmente.
(Se requiere la opción /VLS).
Funciones de manejo de datos

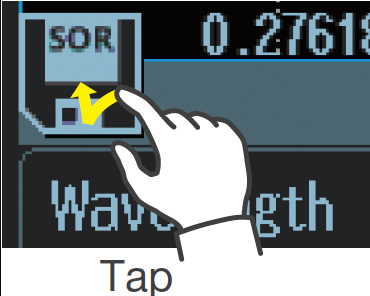

Almacenamiento directo de datos
Con solo presionar el icono "Guardar directo", los datos medidos se pueden guardar en formato SOR o PDF de acuerdo con la selección previa del usuario.

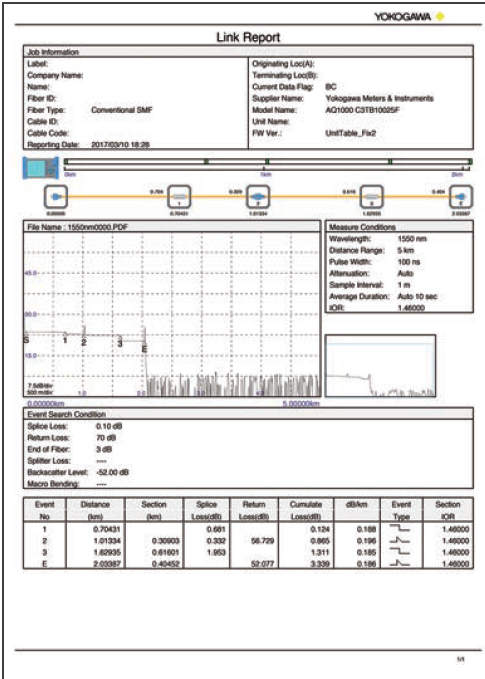

Informes en PDF
Software de posprocesamiento integrado para generar informes OTDR en formato PDF. Configuración flexible de la plantilla de informe para cumplir con los requisitos de informe de los usuarios.

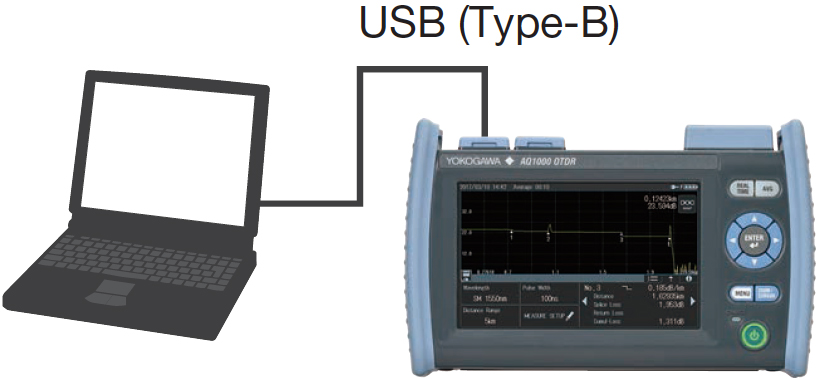

Transferencia de datos
Los archivos de datos o archivos de informes PDF que se almacenan en el AQ1000 se pueden transferir fácilmente a un PC a través de una conexión USB.

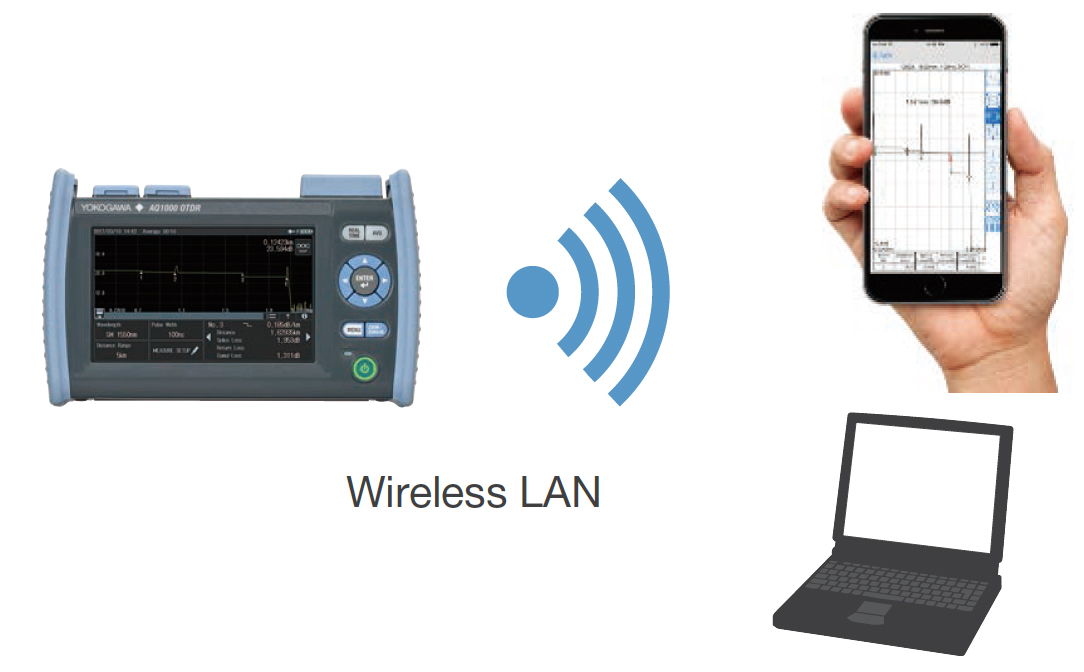

LAN inalámbrica (próximamente lanzada)
El AQ1000 es capaz de transferir datos y control remoto en cooperación con dispositivos compatibles con LAN inalámbrica.
Transferencia inalámbrica de datos
Los archivos de datos del AQ1000 se pueden transferir a un smartphone o tableta mediante el transportador de datos OTDR, o a un PC mediante el software del control remoto OTDR.
Control remoto
El AQ1000 se puede controlar de forma remota mediante un teléfono inteligente o tableta mediante un navegador web y mediante un PC mediante un navegador web o el mando a distancia OTDR.

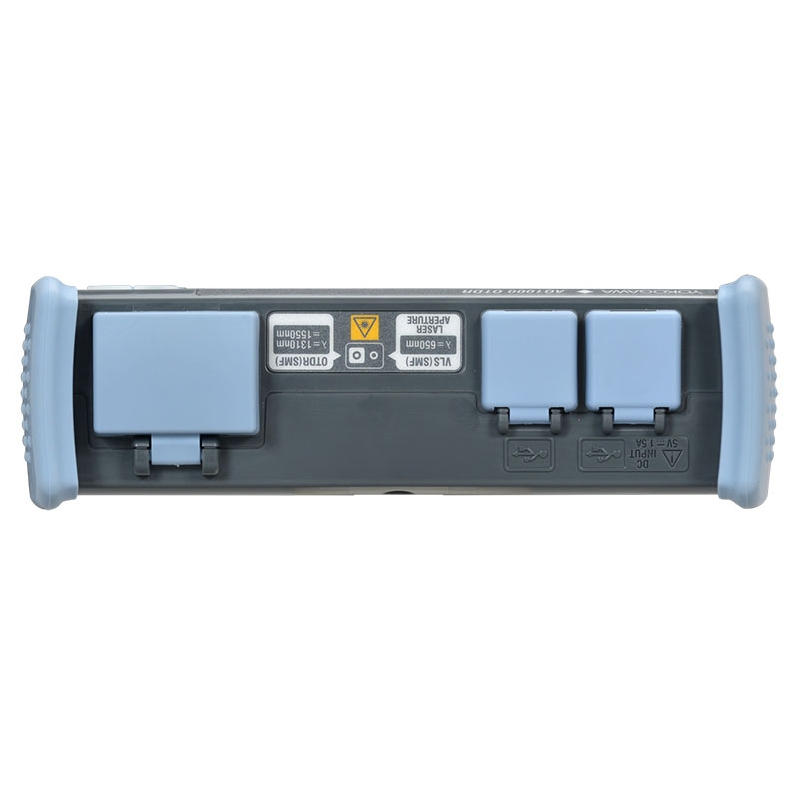

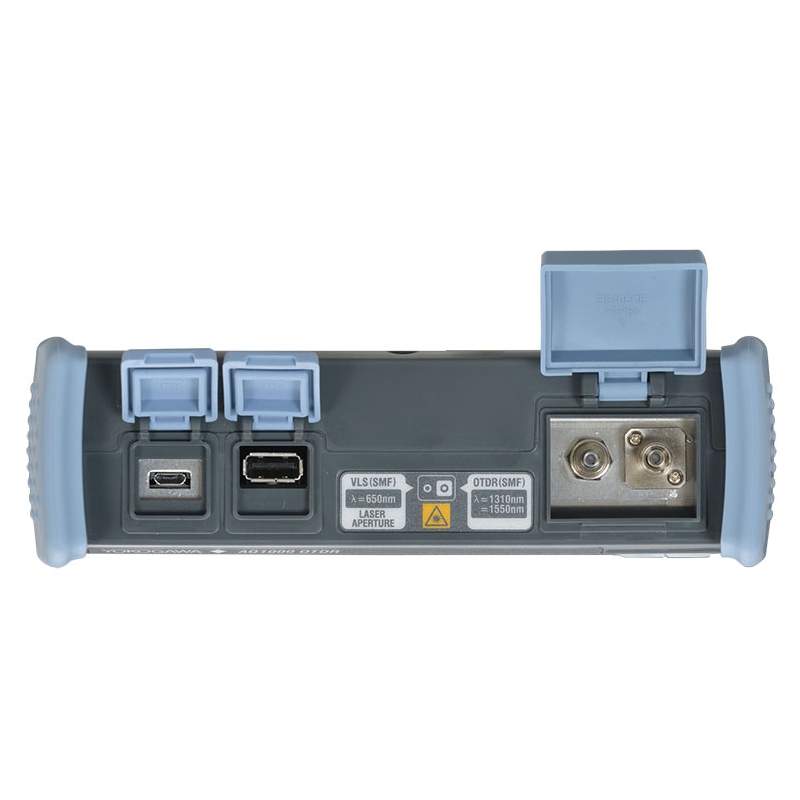

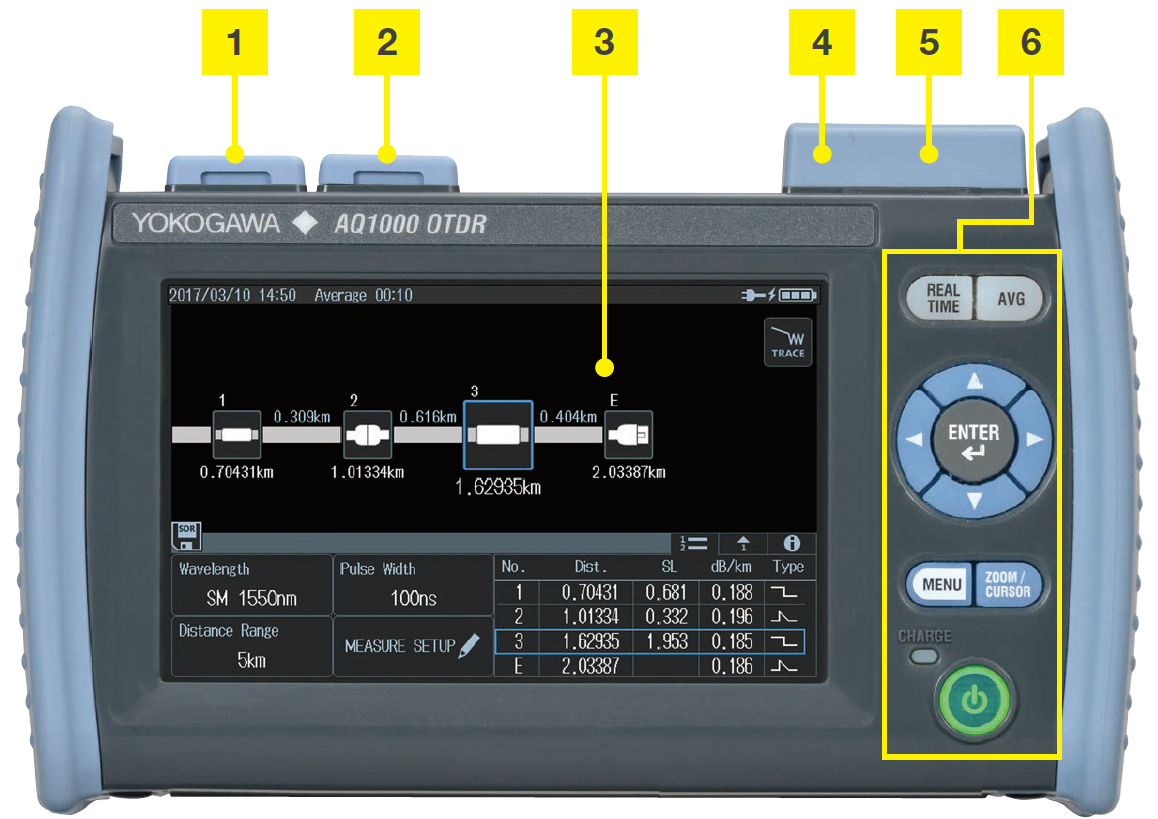

1. Puerto USB (Tipo micro B)
2. Puerto USB (Tipo A)
3. Pantalla LCD a color de 5,0 pulgadas con pantalla táctil capacitiva
4. Puerto VLS (opcional)
5. Puerto OTDR
6. Llaves
