6 tipos de línea de modelos
Siete modelos ideales para la instalación y el mantenimiento de diversas redes de acceso de comunicación óptica
Cuerpo compacto con funcionamiento durante largas horas
Tamaño aproximado del papel A5, peso de 1 kg (2,2 libras)
10 horas de funcionamiento con batería
Manejo intuitivo mediante teclas táctiles y rígidas

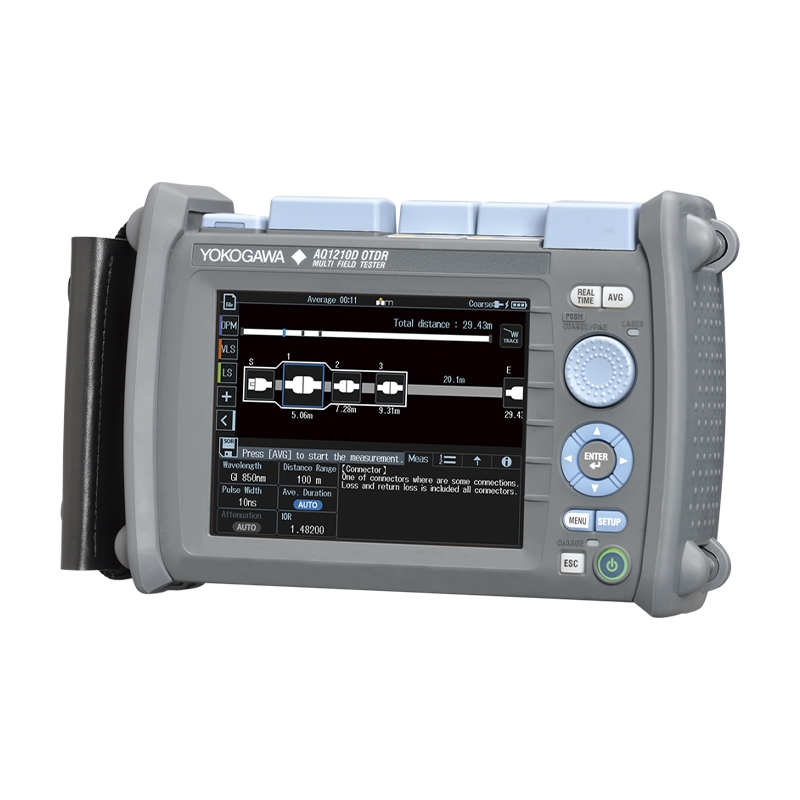

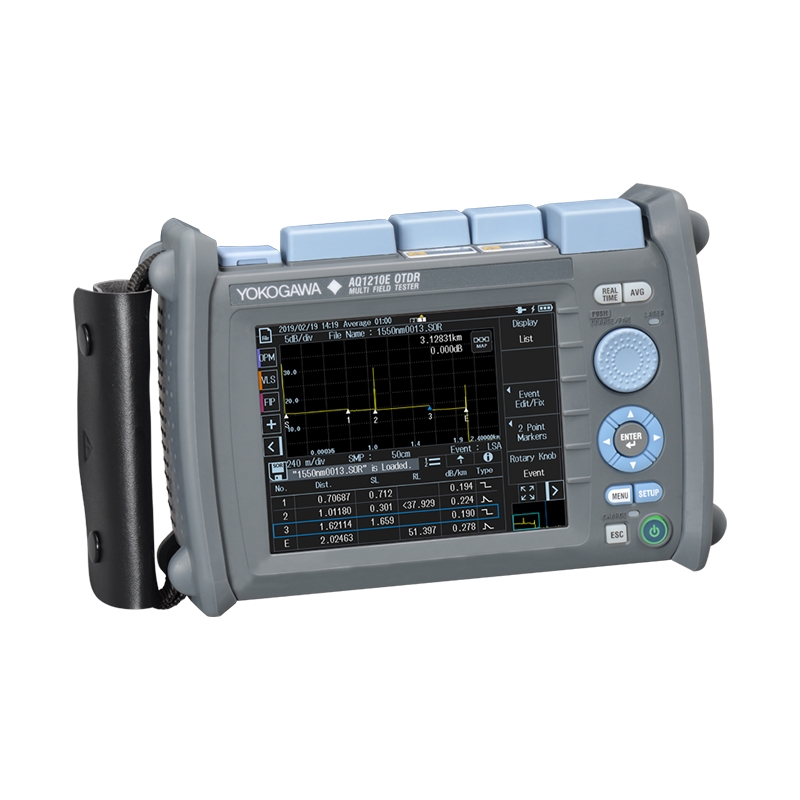

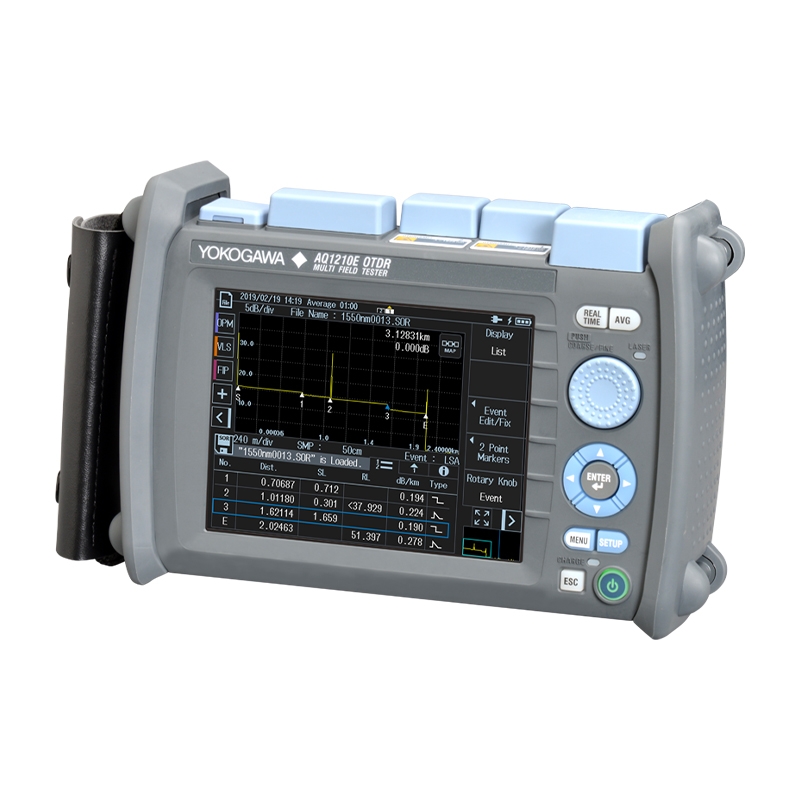

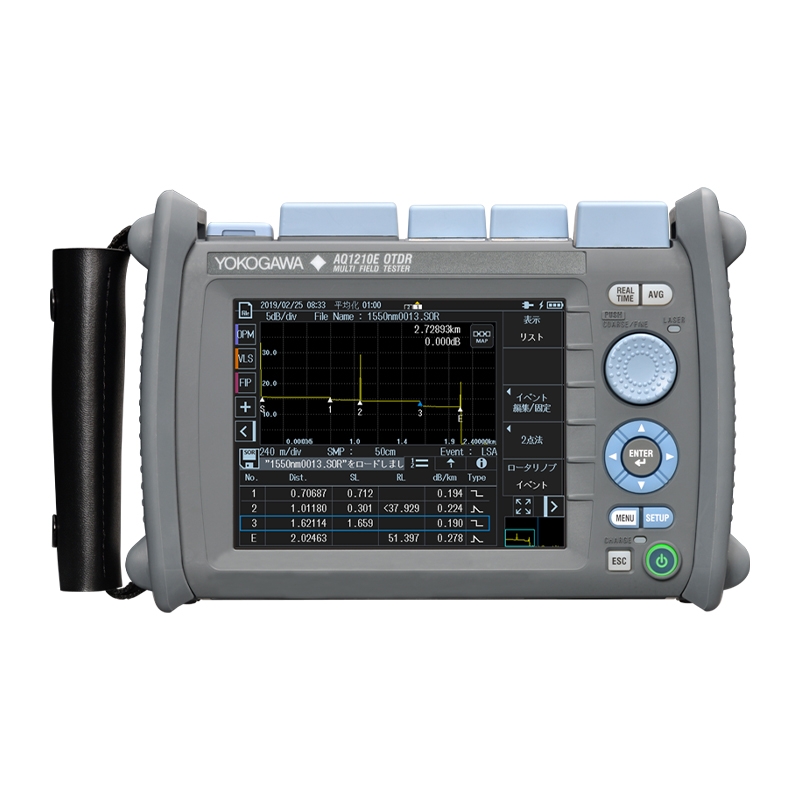

El AQ1210 cuenta con una pantalla táctil multitáctil capacitiva, una pantalla LCD de 5,7 pulgadas y un dial giratorio fácil de usar.
Conectividad
Transferencia de datos y control remoto a través de conexión Wi-Fi o ETHERNET.
Rendimiento mejorado del OTDR
Medición de sistemas PON con hasta 128 divisiones Medición
en tiempo real de alta velocidad
Funciones y características para mejorar la eficiencia del trabajo
Medición multifibra, función de mapeo inteligente, informes en PDF

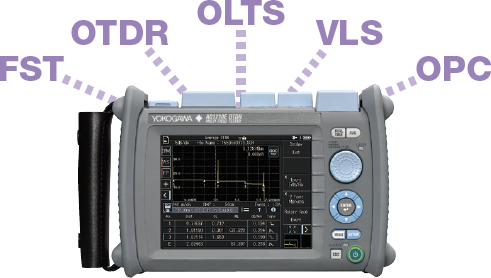

Mucho más que un OTDR
Una variedad de características opcionales para la multitarea.

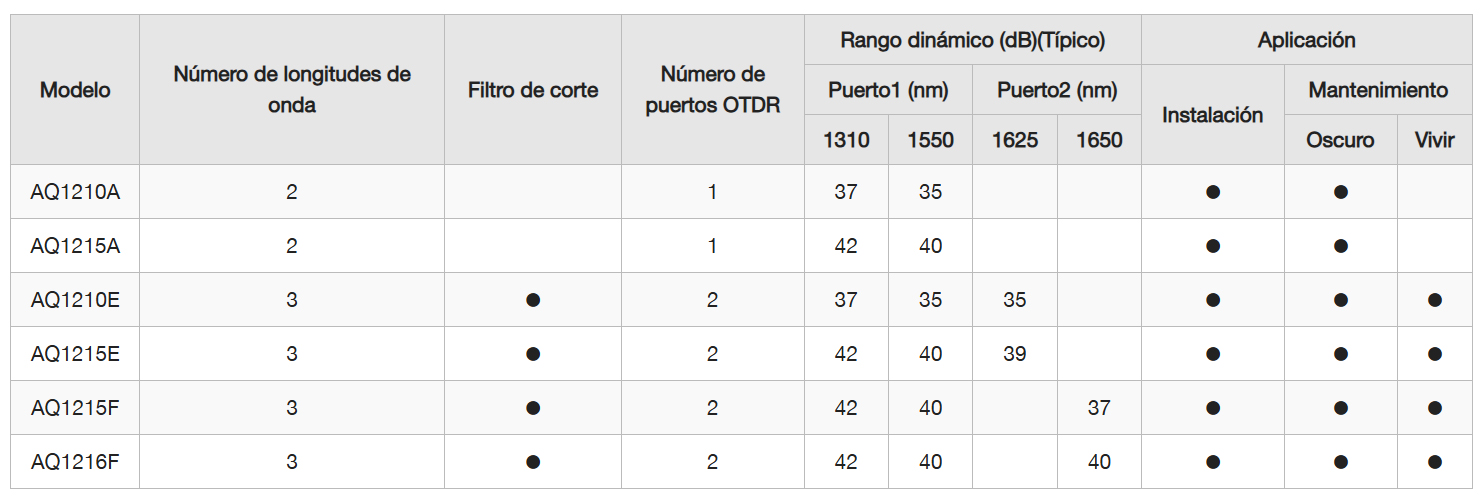

Línea de modelos
Optimizado para PON

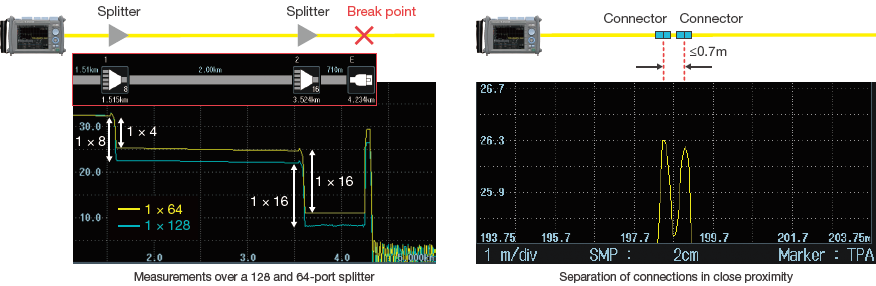

El excelente rendimiento del hardware y el algoritmo de análisis avanzado permiten que el AQ1210 caracterice con precisión las redes ópticas pasivas (PON) a través de divisores de alto número de puertos (hasta 1 × 128)*.
El AQ1210 ayuda a los usuarios principiantes/expertos a configurar de forma sencilla los ajustes de medición del OTDR en función de la información de la topología PON para obtener resultados óptimos. La zona muerta de eventos cortos y la alta resolución de muestreo permiten a los usuarios detectar a una distancia de hasta 0,5 metros (<20 pulgadas)*.
*Típico, con AQ1215A/E/F y AQ1216F

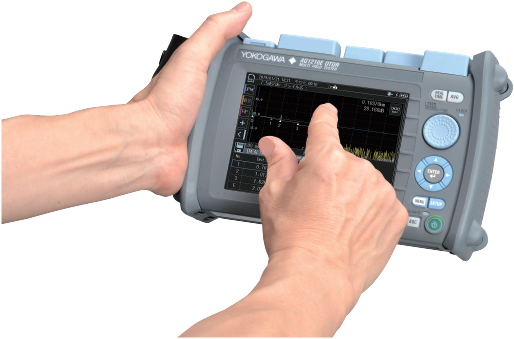

Modo de funcionamiento dual

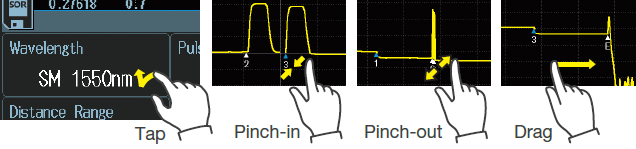

Pantalla táctil y botones de teclas fijas Toque, deslice el dedo, pellizque o presione.
Elija entre la pantalla táctil capacitiva multitáctil de 5,7 pulgadas de alta resolución o los robustos botones de teclas rígidas en cualquier combinación que desee. ¡Las operaciones con OTDR nunca han sido tan fáciles!

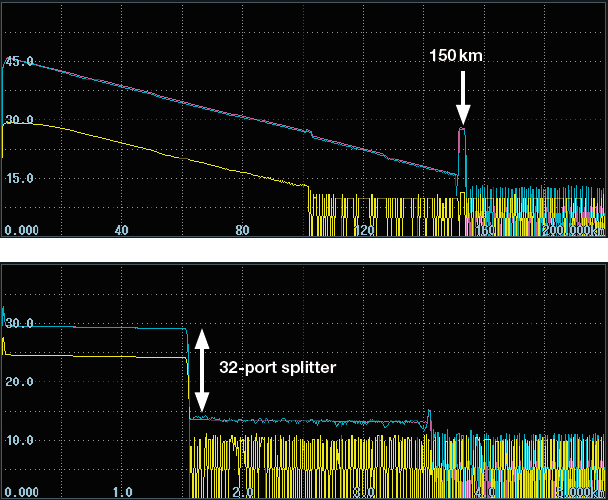

Medición en tiempo real de alta velocidad y alto rendimiento
Al detectar/identificar la posición de un punto final de fibra o una curva de una red de fibra óptica instalada, un usuario, de acuerdo con el entorno operativo, puede elegir entre los dos modos: el modo de alta velocidad con menos tiempo de medición y el modo de alta precisión que es capaz de reproducir una traza de alta calidad.

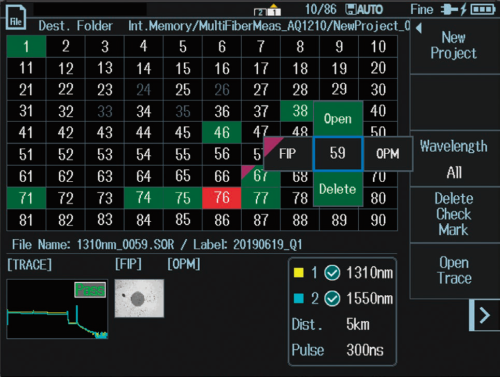

Medición multifibra
Las condiciones de medición de hasta 2000 núcleos se gestionan en una tabla, lo que permite una medición eficiente de múltiples fibras.
Para cada número de núcleo, se pueden guardar la medición del OTDR, la medición de pérdidas y la imagen de la superficie del núcleo de fibra.
Los núcleos que se han medido se resaltan en color y los datos guardados se pueden mostrar en la ventana de vista previa seleccionando el número de núcleos en la tabla. Esto evita omisiones involuntarias en las mediciones del núcleo y reduce el tiempo de trabajo en un sitio.

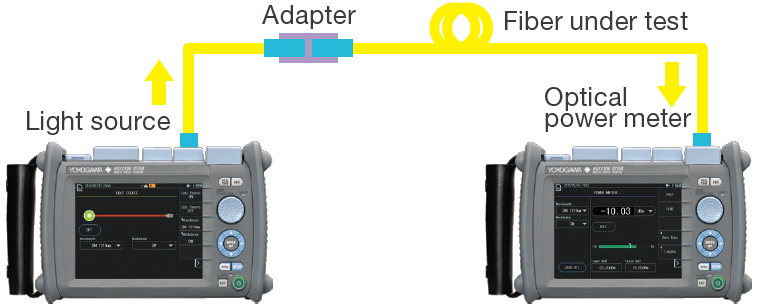

Prueba de pérdida
Utilice la fuente de luz y el medidor de potencia óptica para medir la pérdida óptica.*1
Medición de alta potencia
El medidor de potencia óptica de alta potencia (opción /HPM) puede medir la alta potencia óptica hasta +27 dBm. Permite medir servicios de vídeo y líneas de transmisión de larga distancia en las que se utiliza un amplificador óptico para aumentar la potencia de la señal óptica.
Función de prueba de pérdida automática*2
El AQ1210 puede transmitir la información de longitud de onda de la fuente de luz al otro AQ1210 colocado en el otro extremo para establecer la misma longitud de onda para el medidor de potencia óptica, y son capaces de cambiar las longitudes de onda automáticamente; Por lo tanto, las mediciones de pérdida siempre se pueden realizar en las longitudes de onda correctas.

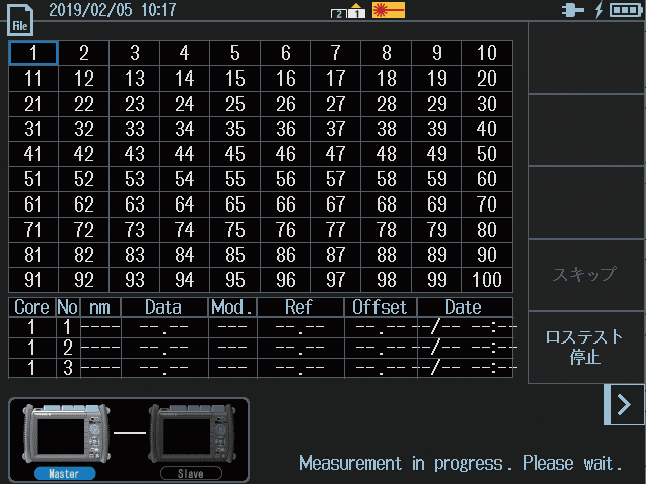

Prueba de pérdida de fibra múltiple*2
La función de prueba de pérdida multifibra incorpora dos AQ1210 como maestro y esclavo a través de la fibra de comunicación en el cable bajo prueba. Comparten la información del proyecto de prueba, incluidos los números de fibra que se van a probar y las condiciones de medición, para que pueda asegurarse de que la medición se realice correctamente para cada fibra del cable que se está probando.
*1: Se requiere la opción /SPM o /HPM.
*2: Se pueden utilizar AQ1210, AQ1200 y AQ1100 con la opción /SPM o /HPM.
