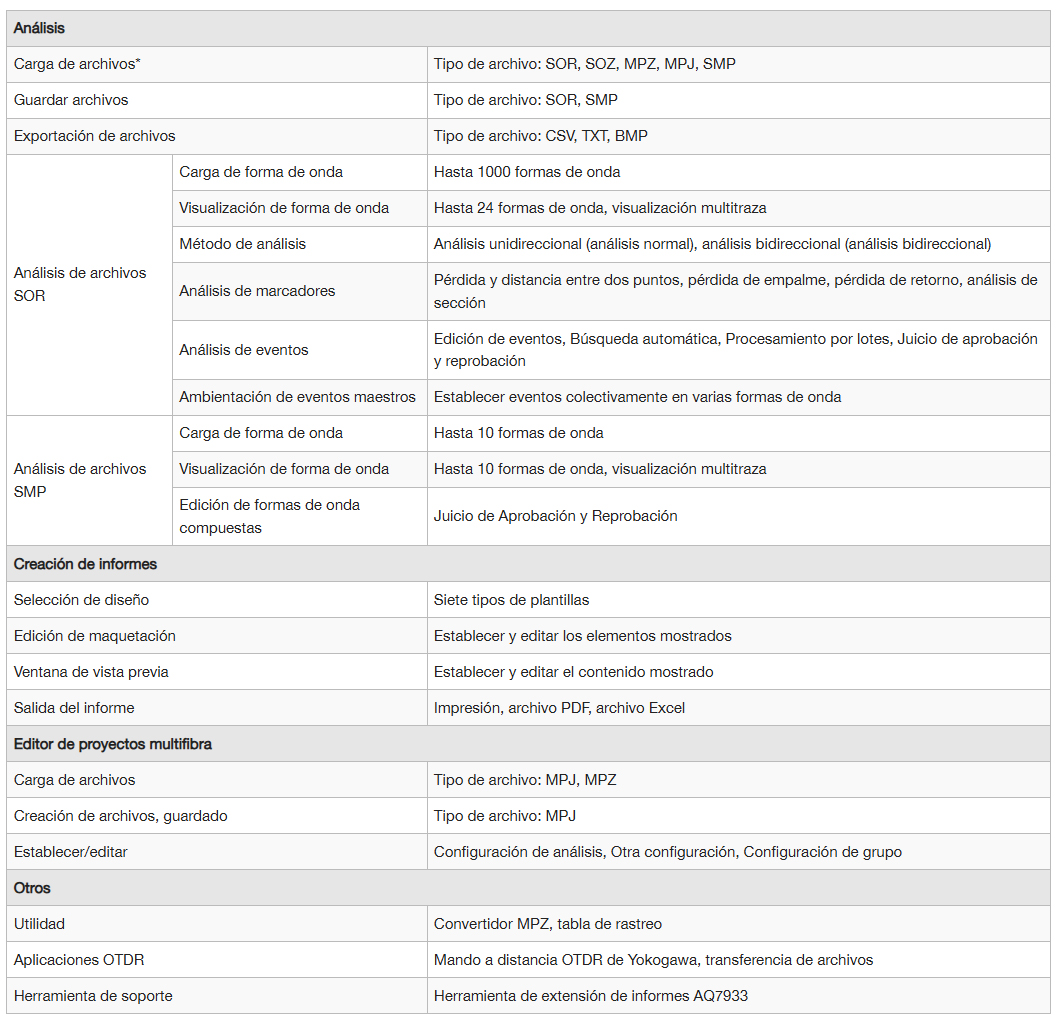

Principales Características
* Cuando se carga un archivo SOZ o MPZ, se cargan los archivos SOR que contiene. Cuando se carga un archivo MPJ, se cargan los archivos SOR asociados.

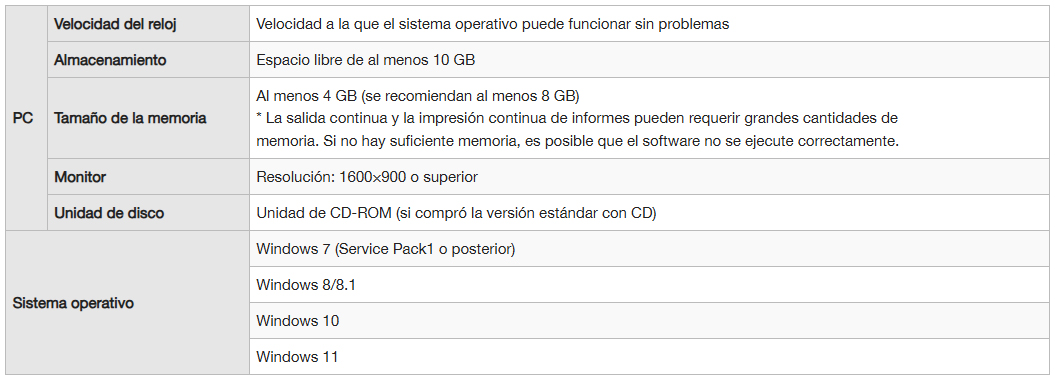

Requisitos del sistema

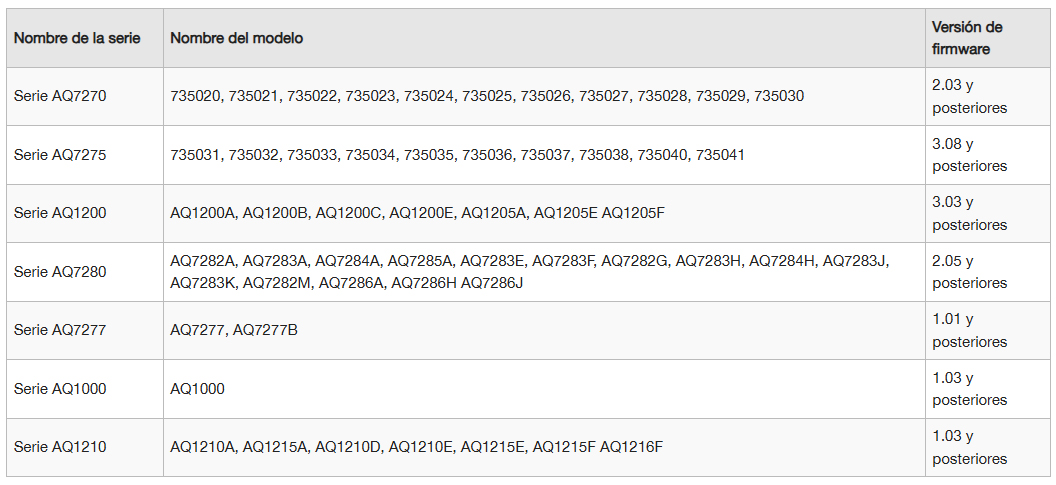

Modelos compatibles
Idiomas disponibles
Inglés, Japonés, Chino, Coreano, Francés, Polaco, Ruso, Indonesio
Se pueden cargar hasta 1000 formas de onda
Puede cargar SOR ※1o SMP※2 archivos y guarde los resultados de la edición de eventos y marcadores en archivos. En el caso de los archivos SOR, se pueden cargar hasta 1000 formas de onda y se pueden mostrar hasta 24 formas de onda. En el caso de los archivos SMP, se pueden cargar y mostrar hasta 10 formas de onda.
※1:SOR es un archivo para guardar datos de forma de onda (incluidas las condiciones de medición) de mediciones en tiempo real y mediciones promediadas realizadas en el OTDR.
※2:SMP es un archivo para guardar datos de forma de onda adaptada (incluidas las condiciones de medición) de mediciones promediadas realizadas con el OTDR Smart Mapper.

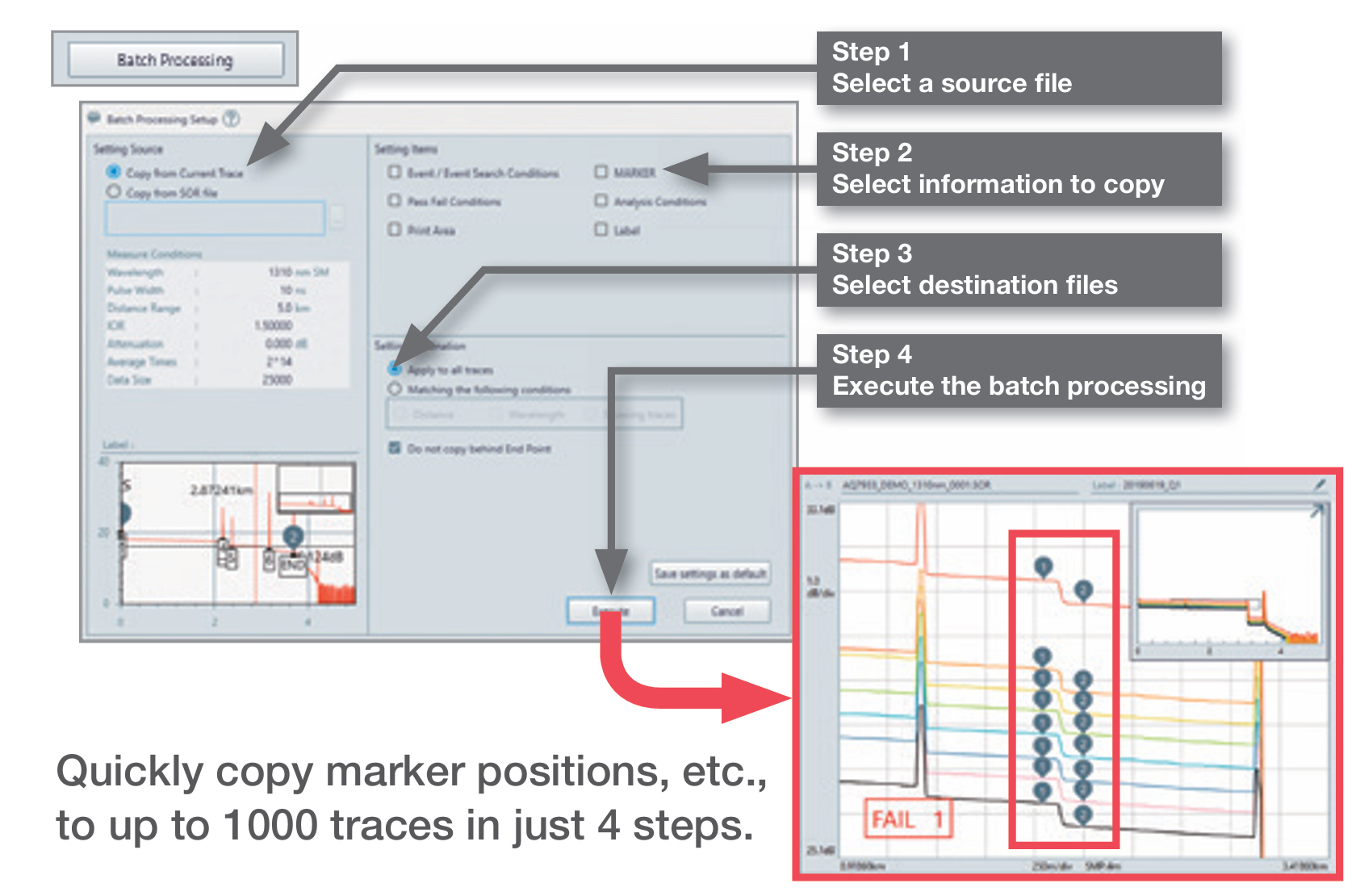

Procesamiento por lotes de condiciones de análisis para múltiples formas de onda
Esta función asigna los siguientes ajustes colectivamente a varias formas de onda.
Evento, marcador, condiciones de búsqueda de eventos, condiciones de análisis de eventos, condiciones de aprobación y falla, área de impresión y etiqueta

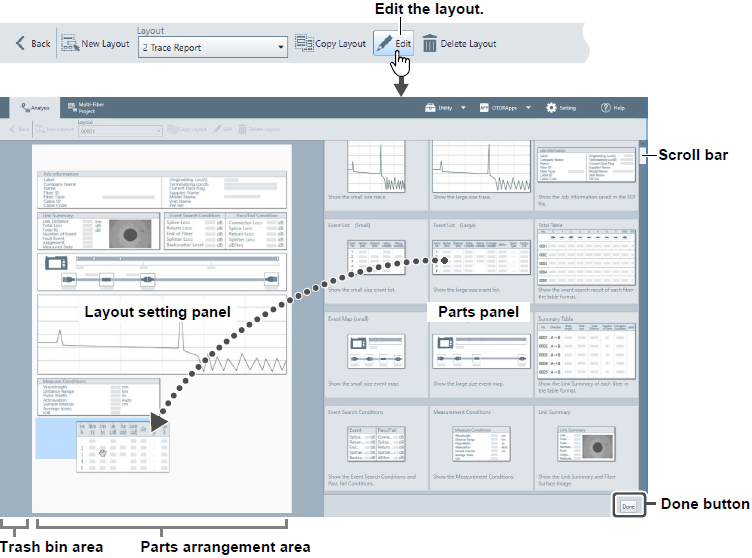

Crea un informe de trabajo en 3 pasos
Puede exportar las condiciones de medición y análisis de pulso óptico, las formas de onda y los eventos de la forma de onda cargada como un informe en una sola hoja. Los 3 pasos para exportar un informe son 1: carga de un archivo, 2: visualización de la ventana de vista previa del informe, 3: exportación. Es posible cargar varios archivos y crear varios informes con el mismo diseño.
También puede elegir qué elementos incluir en el informe.
Características de un vistazo

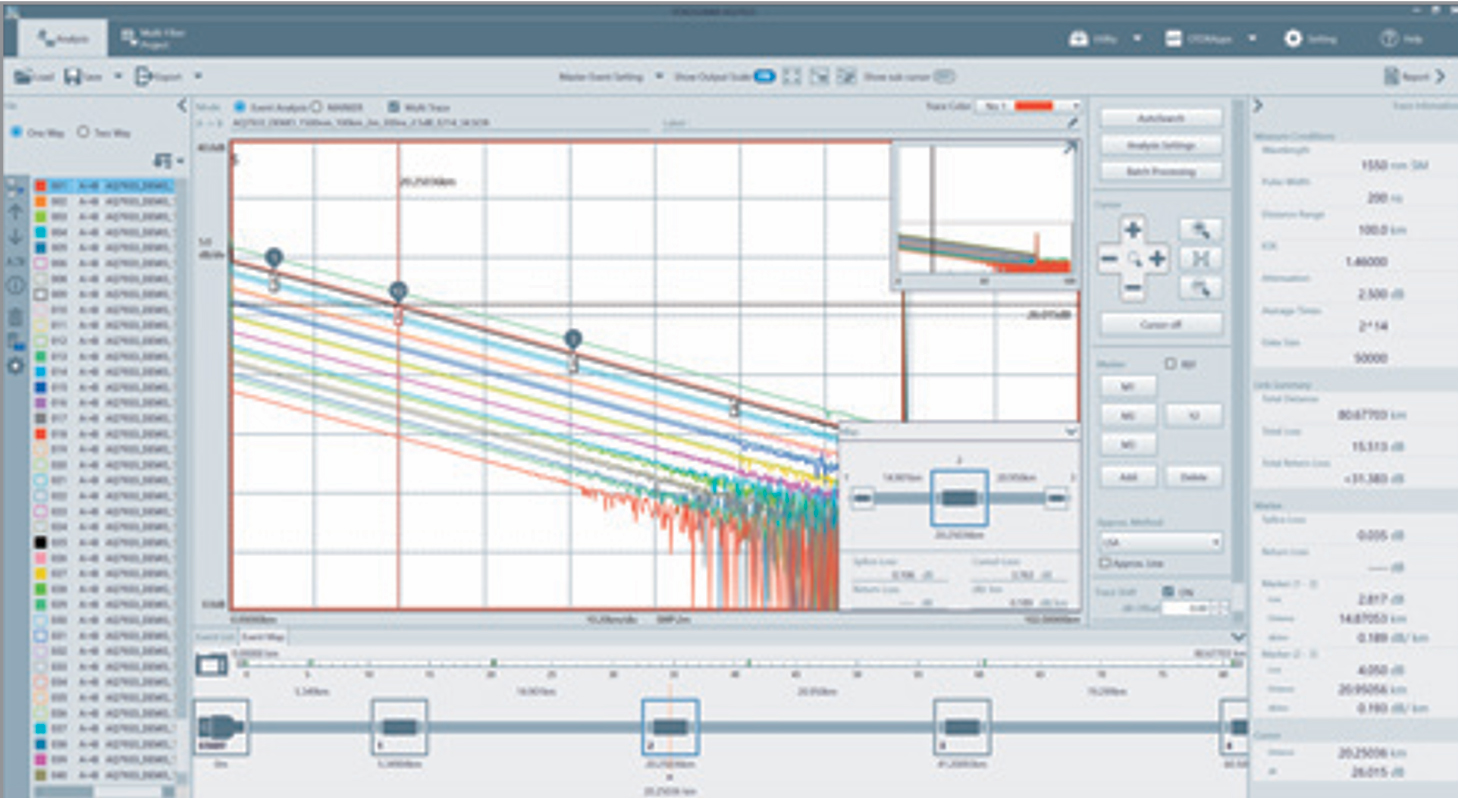

Herramienta intuitiva de análisis e informes
• Muestra la información de las mediciones del OTDR de forma intuitiva como un rastreo, con una visión general de la información adicional, una vista de mapa y una lista de eventos
• Carga de archivos simplificada mediante arrastrar/soltar
Mejore la productividad
• Capaz de informar análisis de 1 y 2 vías (bidireccionales)
• El procesamiento por lotes facilitará la copia de configuraciones comunes de un archivo de origen a varios archivos de destino

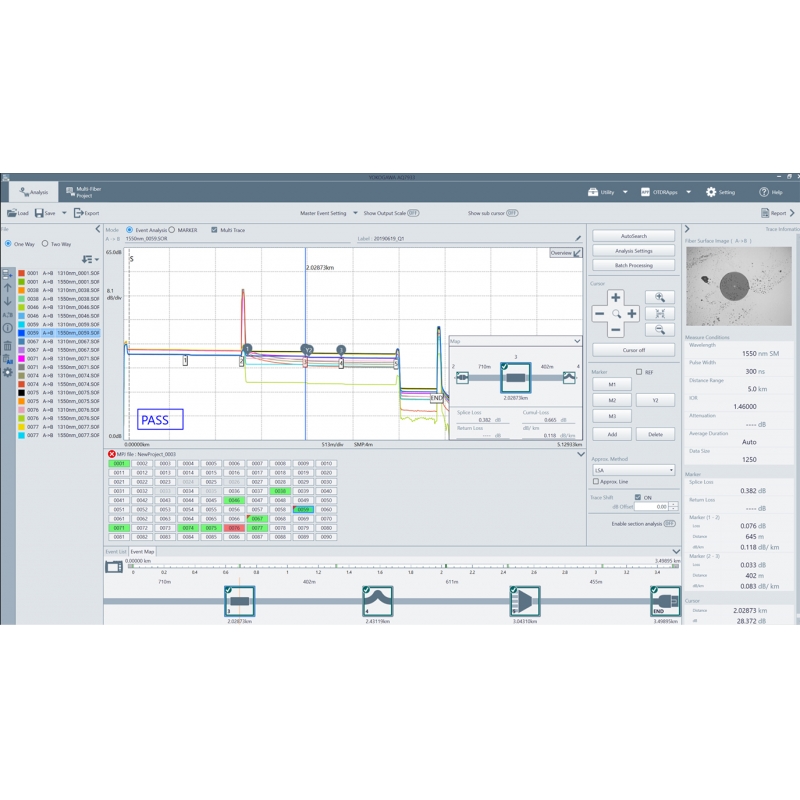

• Editor de proyectos multifibra mediante el uso de una tabla de fibra
• Análisis intuitivo de Smart Mapper
• Control remoto OTDR integrado y transferencia de archivos
Informes simplificados
• Crea y personaliza el diseño de tu informe con unos pocos clics
• Guarde en PDF, Excel o imprima
3 Tipos de licencias
• Licencia de prueba: todas las funciones durante 60 días
• Después de 60 días se convierte en una licencia libre
• Licencia gratuita: funciones limitadas
• Licencia de compra: todas las funciones disponibles para visualización, análisis e informes. Y acceso a futuras actualizaciones
de software Compatible con los OTDR de Yokogawa
• Compatible con las series OTDR AQ1000, AQ1210, AQ7280 y AQ7277 de Yokogawa
Software de emulación OTDR AQ7933
Potente, flexible e intuitivo
Este software ofrece una visión completa de las mediciones del OTDR. También se pueden realizar muchos análisis diferentes: análisis de marcadores y eventos, análisis de 2 vías o el uso de nuestro Smart Mapper para repetir el pulso óptico
Mediciones en la misma longitud de onda utilizando diferentes anchos de pulso para combinar formas de onda con el fin de compensar la degradación de la precisión de la medición.

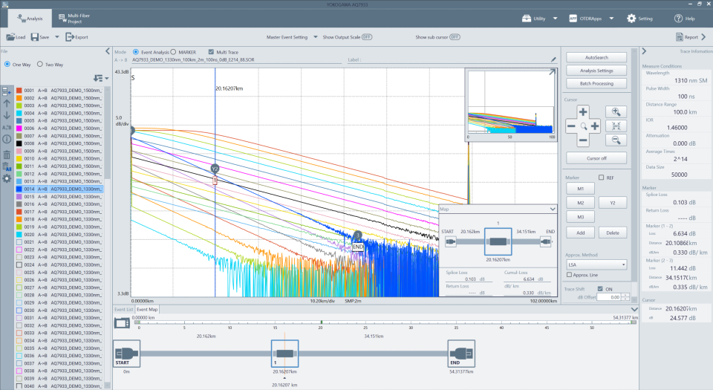

Análisis de 1 vía
Establecer y controlar las formas de onda que se muestran en la vista de trazado en el análisis normal de A a B
• Análisis de marcadores
• Análisis de eventos
• Búsqueda automática
• Establecer y cambiar las condiciones de análisis
• Procesamiento por lotes

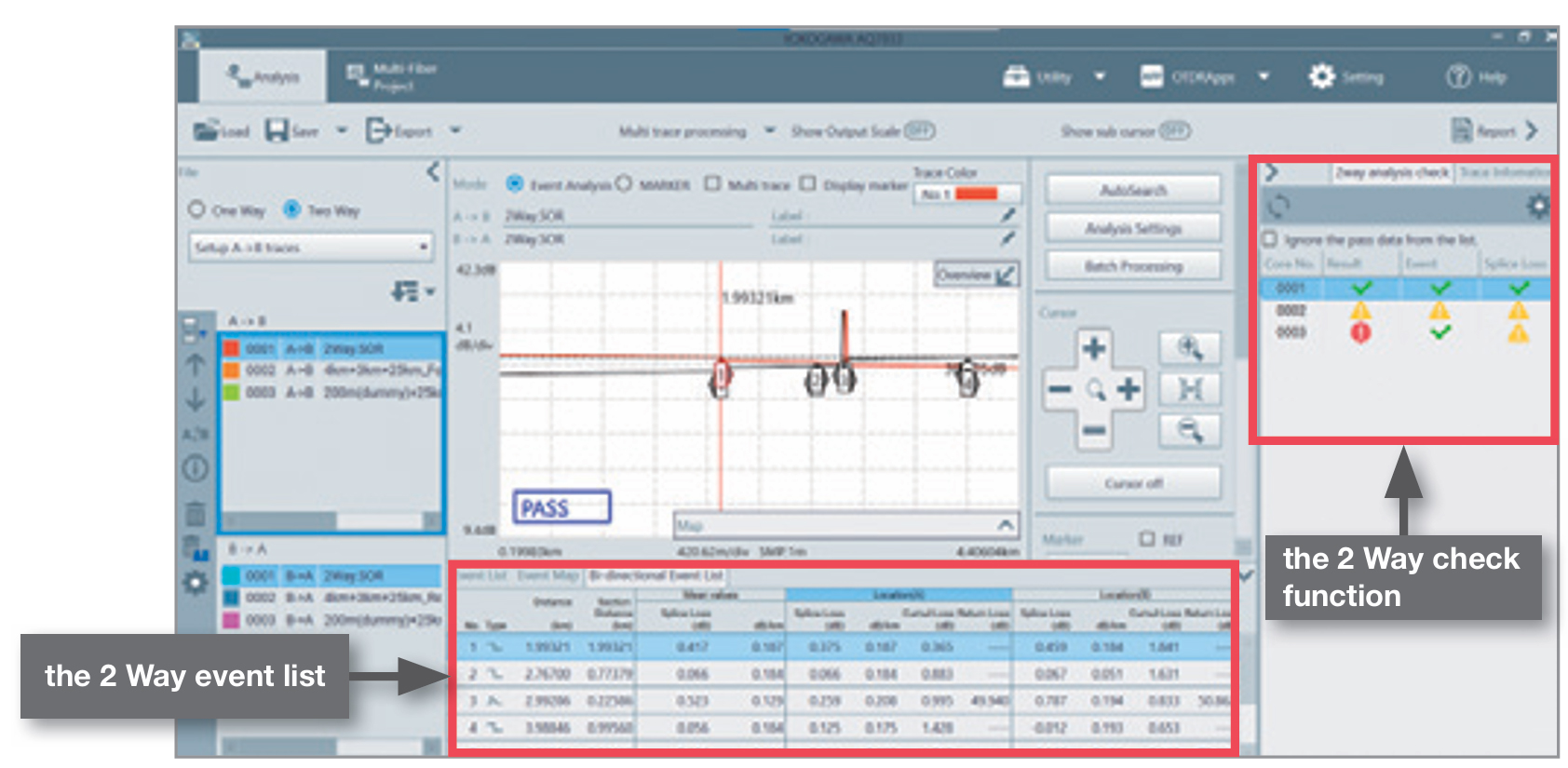

Análisis de 2 vías
Los eventos de forma de onda medidos desde el extremo A hasta el extremo B y los medidos desde el extremo B hasta el extremo A se pueden combinar.
• La lista de eventos de 2 vías muestra los valores medidos desde ambos lados y el valor medio
• La función de verificación de 2 vías proporciona indicadores de estado del resultado general, el evento y la pérdida de corte
Esta combinación permite la visualización de eventos que de otro modo no podrían medirse debido, por ejemplo, a zonas muertas

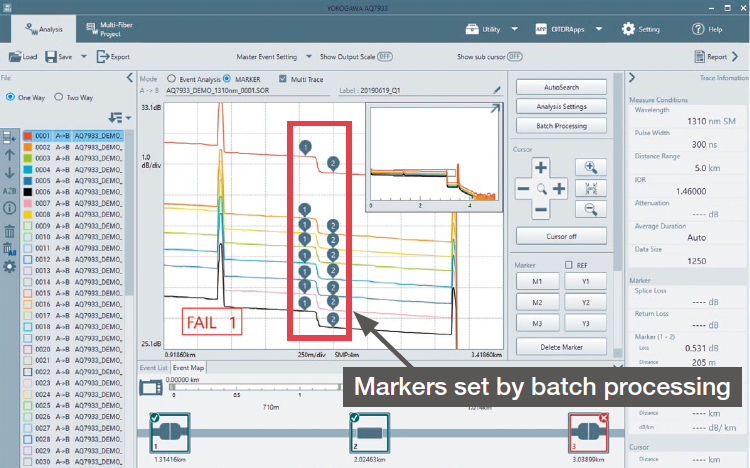

Procesamiento por lotes
Permite procesar múltiples trazas rápidamente asignando configuraciones colectivamente a múltiples formas de onda
• Evento, marcador, condiciones de búsqueda de eventos, condiciones de análisis de eventos, condiciones de aprobación y falla, rango de impresión
• Asignación de etiqueta
