环通量 （EF） 测试解决方案

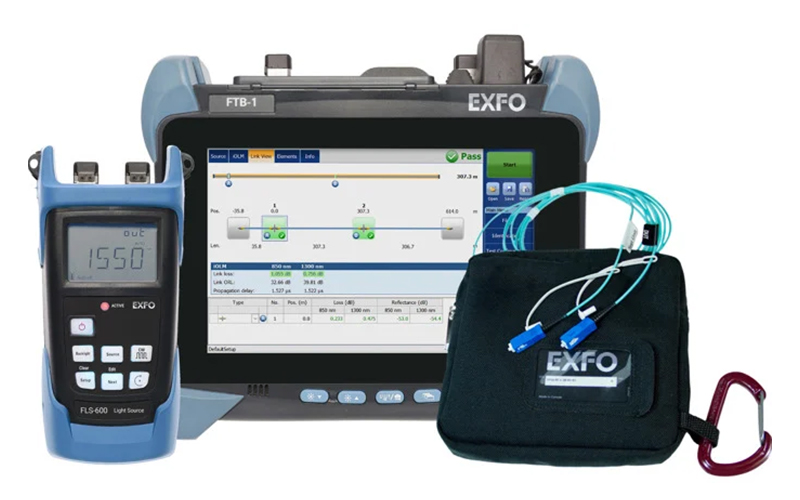

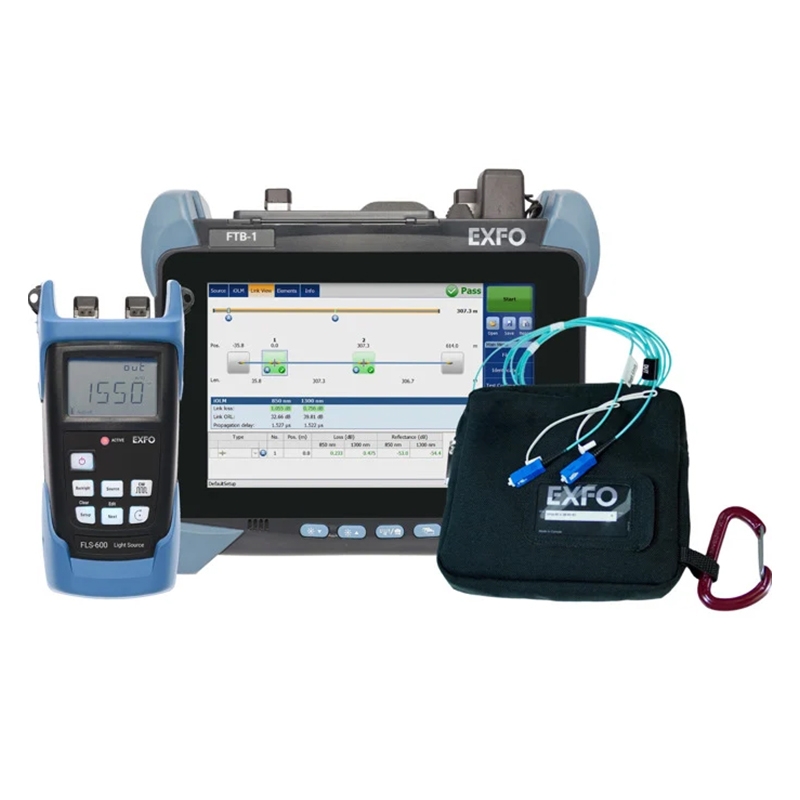

SPSB-EF 发射模式调节器和 FLS-600-NS1548 光源设计用于受控多模损耗测试
主要特点
1. 符合 TIA -526-14-B 和 IEC 61280-4-1 第 2.0 版的 EF 标准
2. 针对多模损耗测试进行了优化
3. TIA-568 中建议的多模光纤的 1/2 级测试
4. 参考级 UPC 连接器，可实现最高的精度和可重复性
5. 内置符合 EF 标准的光源 — 无需额外的设备作
应用
1. 数据中心/高速链路
2. 企业和专用网络
描述
了解环状通量
环形通量 （EF） 是一项新标准，它定义了如何控制 TIA-526-14-B 和 IEC 61280-4-1 Ed. 2.0 中规定的源发射条件。
无论是用于不断扩展的企业业务还是大容量数据中心，使用多模光纤构建的新型高速数据网络都在比以往任何时候都更严格的容差下运行。
这些多模光纤是最难测试的链路，因为结果在很大程度上取决于每个设备的输出条件。使用不同的设备进行测试通常会返回不同的测试结果，有时甚至高于预算损失本身。这可能会误导技术人员或使其无法定位故障，从而导致启动失败或网络停机时间延长。现在，电缆安装人员可以依靠他们的 1 级损耗结果来执行 2 级故障排除，并且能够以最高的准确性和最大的信心找到实际问题。
一致性和可重复性
无论是内置还是封装在外部发射调节器中，EXFO都会在内部对每个符合EF标准的设备进行完美调整，确保每个设备在50 μs下都符合850和1300 nm的EF模板要求。这使技术人员和承包商能够在施工过程中获得可靠、一致和可重复的结果，从而消除疑虑和不确定性。生成的测试文档也将有助于面向未来的网络。当需要升级时，技术人员和承包商将很快知道哪些电路必须激活，从而节省时间和减少麻烦。
发射和接收电缆的必要性
链路鉴定通常使用 OTDR 进行。然而，尽管 OTDR 具有最短的盲区，但在链路中测量损耗的方式意味着要表征第一个和最后一个连接器，OTDR 需要发射光缆，也称为脉冲抑制器盒。
原因是与事件相关的损失是事件前后测得的反向散射水平之间的差异。要考虑盲区，必须在第一个连接器之前获得反向散射级别。这需要在 OTDR 端口和被测光纤的第一个连接器之间插入一段光纤。在另一端，相同长度的光纤插入到最后一个连接器之后。

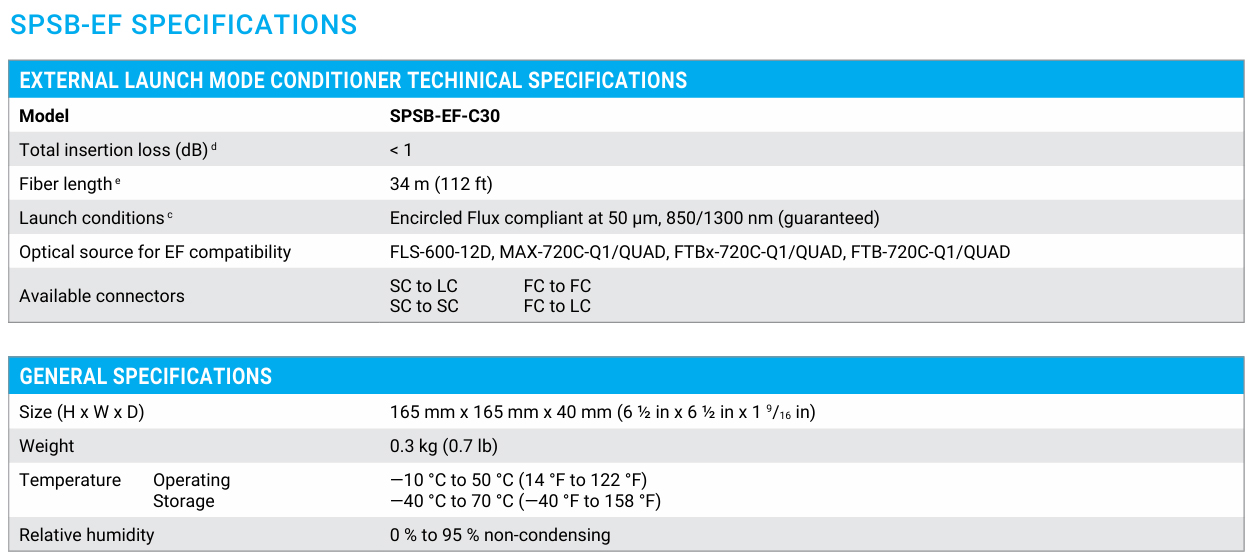

为了测量第一个和最后一个连接器的损耗，使用发射和接收电缆非常重要。SPSB-EF 具有一根 30 米长的内部光纤，允许完全的端到端损耗，同时仍保持 EF 发射条件，直到链路的第一个连接器。通过遵守 EF 标准，在对高速多模链路进行故障排除时，可以轻松找到有故障的连接器。

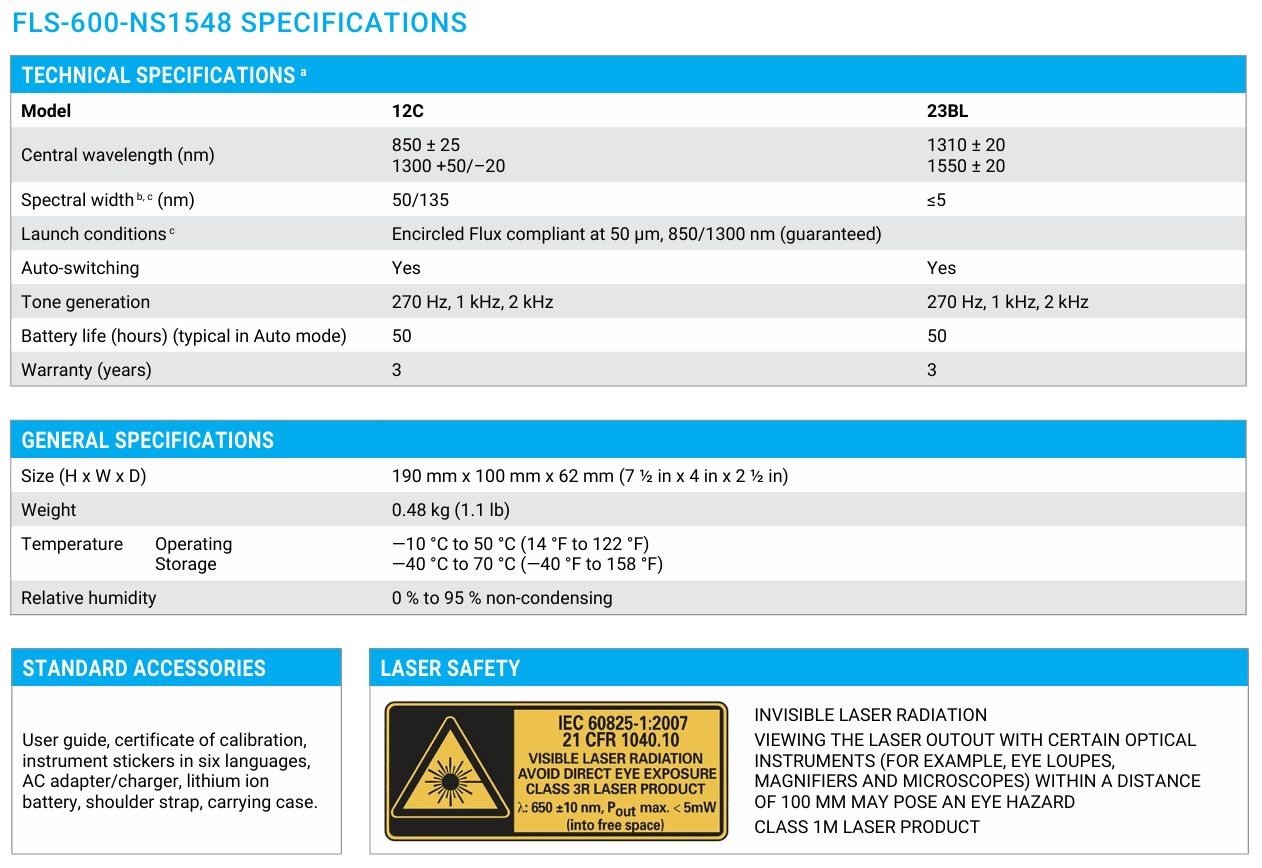

a.除非另有说明，否则保证。所有规格在 23 *C ± 1 °C 下有效
b. FP 激光器的 RMS;LED 宽度为 -3 dB（LED 的典型值）。
c.符合 TlA-526-14-C 和 lEC 61280-4-1 Ed. 2.0。
d. 在 SPSB-EF 的输入端使用 50 um 纤维。
e.要测量第一个连接器损耗，OTDR 端口的反射值必须为 -45 dB 或更高，并且必须使用最大脉冲宽度 100 ns。
